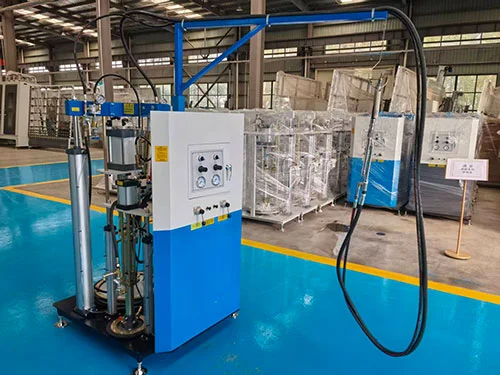

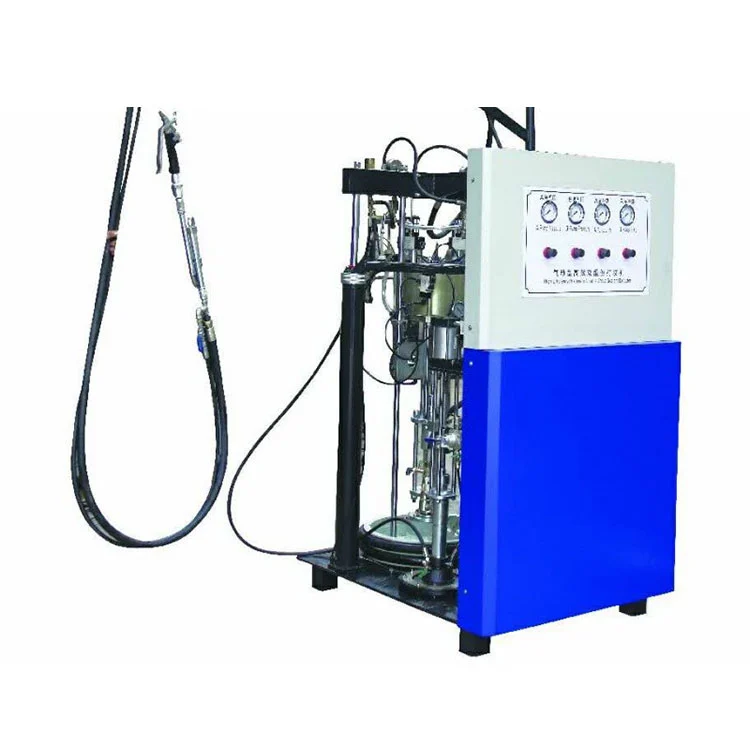

Aplicator de etanșare cu două componente pentru geam termoizolant

Caracteristici cheie

• Funcționare complet pneumatică:TheAplicator de etanșare cu două componente pentru geam termoizolantfunctioneaza in totalitate cu aer comprimat. Nu este necesară nicio conexiune electrică, ceea ce îl face practic pentru utilizare pe șantierele de construcții, în ateliere temporare sau în locații în care nu este disponibilă o sursă stabilă de energie electrică.
• Proporționare și amestecare:O pompă de proporție hidraulică, antrenată de motoare pneumatice cu diametre de 250 mm pentru componenta A și 80 mm pentru componenta B, furnizează cele două fluxuri de etanșare la un raport reglabil între 7:1 și 14:1. Un tub de amestecare static combină apoi materialele înainte de distribuire.
• Design supapă și etanșare:Pompa materialului de bază, pompa agentului de întărire și porturile supapei pompei proporționale sunt prelucrate dintr-un aliaj special selectat pentru rezistența la abraziunea agentului de etanșare și atacul chimic. Producătorul afirmă zero scurgeri sub presiunea de lucru atunci când este întreținut corespunzător.
• Filtrare dublă pe linia agentului de întărire:În circuitul hidraulic al agentului de întărire sunt instalate două unități de filtrare. Ele îndepărtează particulele înainte ca componenta să ajungă la pompa de dozare, contribuind la o calitate constantă a amestecului și reducând șansa de înfundare a duzei.
• Alimentare și consum de aer:Mașina necesită o alimentare cu aer comprimat între 0,5 și 0,8 MPa, cu un consum maxim de aer de 0,8 m³/min la sarcină maximă. Este inclusă o unitate standard de preparare a aerului cu filtru, regulator și lubrifiator.

Principiul de lucru

TheAplicator de etanșare cu două componente pentru geam termoizolantfunctioneaza pe principiul actionarii pompei pneumatice. Aerul comprimat intră în secțiunea motorului de aer, care antrenează două pompe independente cu piston alternativ - una pentru componenta de etanșare de bază (A) și una pentru agentul de întărire (B). Fiecare pompă trage material din tamburul său de 55 de galoane printr-un furtun de aspirație. Pistoanele împing cele două componente într-un raport legat mecanic stabilit de diametrele relative ale motoarelor pompelor A și B (250 mm și 80 mm). După trecerea prin filtre individuale, materialele ajung la pompa de dozare, care menține raportul setat și le alimentează într-un tub de amestec static. Operatorul controlează pistolul de dozare și amestecul de etanșare iese din duză gata pentru aplicare pe marginea sticlei termoizolante. Acționarea pneumatică funcționează numai atunci când este apăsat declanșatorul pistolului de dozare, ceea ce înseamnă că pompa se oprește atunci când nu este utilizată fără niciun semnal de control electric.

Specificatii tehnice

Componente cheie

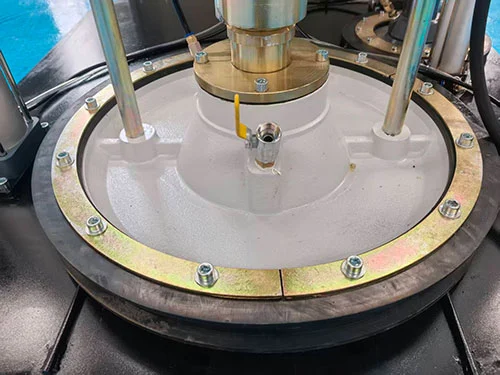

• Pompă cu componentă A (etanșant de bază):Un motor pneumatic cu diametrul de 250 mm antrenează pompa cu piston care extrage materialul de etanșare de bază din tamburul de 55 de galoane. Raportul de presiune al pompei este de 50:1, traducând o presiune a aerului de 0,6 MPa într-o presiune maximă de extrudare de aproximativ 30 MPa.
• Pompă cu componentă B (agent de întărire):Un motor pneumatic cu diametrul de 80 mm antrenează o pompă cu cilindree mai mică, potrivită cu volumul de agent de întărire cerut de raportul setat. Legătura mecanică dintre motoarele A și B fixează intervalul de proporție de la 7:1 la 14:1.
• Pompa de dozare si bloc de supape:Scaunele și garniturile supapelor din aliaj gestionează natura abrazivă a compușilor de etanșare umpluți. Blocul de supape este proiectat pentru a fi dezasamblat pentru curățare și înlocuire a etanșării în timpul întreținerii programate.
• Unități de filtrare a agentului de întărire:Două filtre în linie cu elemente înlocuibile captează particulele în amonte de pompa de dozare. Dimensiunea ochiului de filtrare poate fi selectată pe baza recomandărilor producătorului de etanșare.
• Tub de amestec static:Un mixer static de unică folosință sau care poate fi curățat atașat la ieșirea pistolului de distribuire. Elementele elicoidale interne pliează cele două fluxuri de etanșare împreună pe măsură ce materialul este extrudat, completând procesul de amestecare imediat înainte de aplicare.
• Pistol de dozare:Un pistol pneumatic cu declanșare cu mâner ergonomic. Apăsarea declanșatorului activează ciclul pompei; eliberarea acestuia oprește curgerea materialului. Un blocaj de siguranță previne descărcarea accidentală.

Aplicații

AcestAplicator de etanșare cu două componente pentru geam termoizolanteste utilizat în instalațiile de producție de geam termoizolant pentru etanșarea marginilor unităților cu geam dublu și triplu. Se aplică etanșanți bicomponent pe bază de polisulfură sau poliuretan pe perimetrul distanțierului cadrelor IGU asamblate. Designul pneumatic sprijină, de asemenea, lucrările de vitrare la fața locului pentru pereții cortină și instalațiile din sticlă structurală, unde alimentarea cu energie poate fi nesigură. Utilizatorii tipici includ producătorii de sticlă termoizolantă, fabricile de prelucrare a sticlei care deservesc industria ferestrelor și ușilor și contractorii de instalare a fațadelor care necesită echipament mobil de aplicare a etanșării.

FAQ

Î1: Această mașină necesită energie electrică?

R: Nu este necesară nicio conexiune electrică. Mașina funcționează în întregime cu aer comprimat, ceea ce îi permite să fie utilizat pe șantierele de lucru, în ateliere mobile sau în medii de producție în care rularea liniilor electrice către stația de lipire este imposibilă.

Î2: Cum asigură raportul de amestecare precis?

A: TheAplicator de etanșare cu două componente pentru geam termoizolantutilizează pompe A și B legate mecanic cu un raport de diametru fix. Pompa proporțională menține raportul setat prin blocul de supape, iar raportul poate fi ajustat în intervalul 7:1 până la 14:1 de către operator, conform specificațiilor producătorului de etanșare.

Î3: Ce întreținere este necesară?

R: Cele două unități de filtrare de pe circuitul agentului de întărire trebuie inspectate și elementele de filtrare trebuie înlocuite conform unui program bazat pe utilizarea sigilantului și nivelurile de contaminare. Blocul de supape și etanșările pompei necesită verificare periodică a uzurii, în special atunci când sunt utilizate formulări de etanșare abrazive. Un manual de întreținere este furnizat împreună cu mașina.

Î4: Poate gestiona producția de loturi mari?

A: Da. Cu o putere de 4 până la 10 litri pe minut și alimentare standard cu tambur de 55 de galoane, mașina este proiectată pentru producție continuă pe linii de sticlă izolatoare. Sistemul de alimentare cu tambur poate fi reumplut fără oprirea producției dacă este utilizată o pompă auxiliară de transfer al tamburului.

Î5: Care este cantitatea minimă de comandă și timpul de livrare?

R: Se poate comanda o singură unitate. Mașinile standard sunt de obicei expediate în 15-30 de zile lucrătoare. Configurațiile personalizate, inclusiv rapoartele de amestecare specifice sau dimensiunile tamburului, pot prelungi timpul de livrare.

Î6: Oferiți asistență post-vânzare?

R: Asistența tehnică este disponibilă de la distanță, inclusiv îndrumări video pentru instalare și depanare. O garanție de un an se aplică principalelor componente pneumatice. Piesele de schimb precum garniturile, filtrele și tuburile de amestec statice pot fi comandate și expediate din stoc.
