Ferăstrău de onglet compus CNC cu 5 axe de calitate industrială

Caracteristici și beneficii ale cadrului dulapului din aluminiu 22,5°--135°

1. Sistem de control inteligent CNC cu 5 axe

• Echipat cu controler CNC industrial șiservomotoare fără periipentru toate cele 5 axe, asigurând mișcări fine, precise și repetabile.
• Ecran tactil de 15 inchicu interfață ușor de utilizat: programați unghiuri, lungimi și moduri de tăiere în câteva minute; acceptă transferul de date USB/LAN.
• Încorporatautocompensarepentru erori de lungime și unghi, eliminând ajustările manuale și reducând risipa de material.

2. Versatilitate unghiulară de neegalat (22,5°--135°)

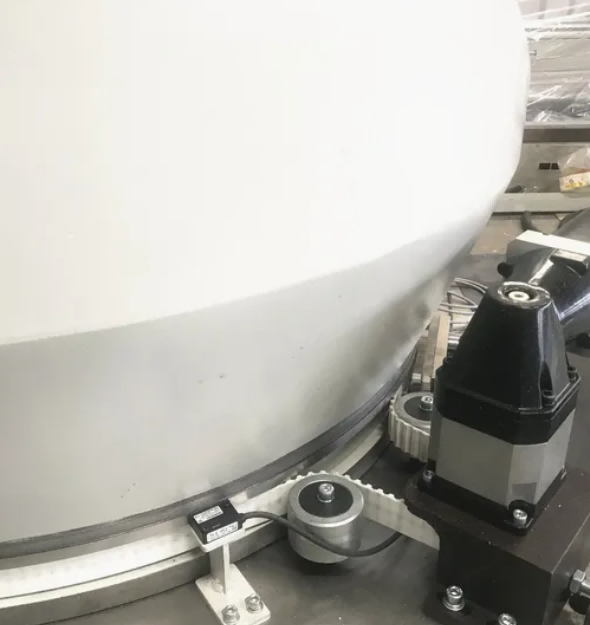

• Rotire orizontală: 22,5° (în exterior) până la 135° (înăuntru) pentru combinații nelimitate de unghi de unghi.
• Înclinare verticală: 45°--90° pentru tăieturi teșite, permițând tăierea unghiulară compusă 2D complexă într-o singură trecere.
• Perfect pentrucolțuri din aluminiu pentru toc de dulap, mire pentru tocul ușii și profile arhitecturale personalizate.

3. Tăiere cu două capete de înaltă eficiență

• Două capete de tăiere independente (fix stânga, motorizate dreapta) cufuncţionare sincronă sau individuală.
• Lungimea maximă de tăiere:6000 mm; se ocupă de profile mari din aluminiu pentru cadrele dulapurilor și pereții cortină.
• Ciclu de tăiere cu cursă ascendentăcu avans radial: Combină mișcările de pivotare și liniare pentru o capacitate maximă de tăiere.

Caracteristici cheie

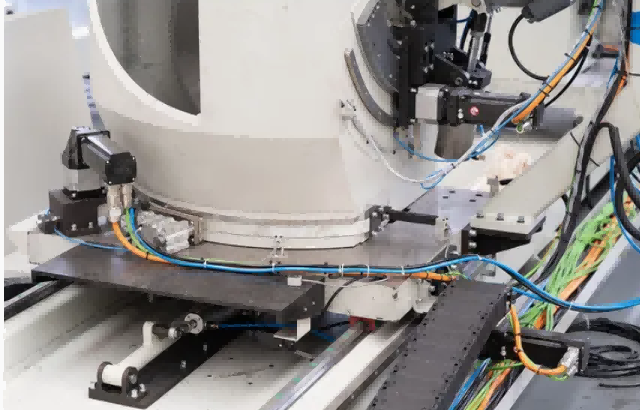

Controlul complet asupra rotației capului ferăstrăului, înclinării și poziționării profilului elimină ajustările manuale, asigurând o precizie constantă în unghiuri complexe.

Precizie de tăiere de neegalat

Obține o precizie de poziție de ± 0,1 mm, oferind tăieturi perfecte în mitra, teșire și compuse pentru proiecte arhitecturale de ultimă generație.

Interfață CNC inteligentă

Un sistem de control cu ​​ecran tactil centrat pe utilizator simplifică programarea, stochează modelele de tăiere și reduce timpul de pregătire a operatorului.

Finisaj de suprafață superior

Lamele cu vârf de carbură de mare viteză, combinate cu construcția de amortizare a vibrațiilor, produc tăieturi curate, fără bavuri, care nu necesită prelucrare secundară.

Prindere pneumatică robustă

Prinderea în mai multe puncte fixează profilele ferm în timpul tăierii, minimizând vibrațiile și maximizând siguranța.

Construcție industrială rezistentă

Un cadru din oțel armat și un strat anticoroziv asigură stabilitate pe termen lung, chiar și în medii de producție cu volum mare.

Optimizat pentru eficiență

Fluxurile de lucru automate și ciclurile rapide de tăiere cresc semnificativ producția zilnică, reducând în același timp risipa de materiale.



Cadru dulap din aluminiu 22,5°--135°

Fierăstrău de onglet compus CNC cu 5 axe 22,5°--135° Cadru dulap din aluminiu Parametri tehnici

• ☆ Tensiune de alimentare: 380V±10% 50Hz±2% sistem trifazat cu patru fire
• ☆ puterea motorului de tăiere: 3kW 2800rpm
• ☆ Presiune de lucru: 0,6~0,8MPa
• ☆ Specificații pânzei de ferăstrău: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Unghiul pânzei de ferăstrău: unghi arbitrar 45°~90°
• ☆ Unghiul de rotație al mesei: 45 ° ~ 135 ° unghi arbitrar
• ☆ Gama secțiunii de tăiere: 200 mm × 200 mm (unghi de tăiere la 90°, lățime × înălțime, vezi intervalul secțiunii de tăiere)
• ☆ Lungime de tăiere: 700mm~5000mm (90°)
• ☆ Viteza de avans al lamei: 0~3m/min
• ☆ Rugozitatea suprafeței de tăiere: ≤ Ra12,5μm

FAQ

Servocontrol CNC cu 5 axe

Controlul complet automatizat al rotației capului ferăstrăului, înclinării și poziționării profilului asigură o tăiere precisă a unghiului compus fără ajustare manuală.

Performanță de tăiere de înaltă precizie

Oferă o precizie de ± 0,1 mm cu tăieturi curate, fără bavuri, ideal pentru fabricarea de aluminiu de ultimă generație și profile UPVC.

Tăiere cu oglindă și teșire compusă

Suportă combinații complexe de unghiuri, inclusiv tăieturi în mitrare, teșire și combinate, pentru pereți cortină și profile arhitecturale.

Sistem pneumatic de prindere a profilului

Prinderea în mai multe puncte asigură o fixare stabilă și sigură în timpul tăierii, minimizând vibrațiile și îmbunătățind siguranța.

Structura mașinii de calitate industrială

Cadrul de oțel rezistent cu acoperire anticoroziune oferă stabilitate și durabilitate pe termen lung în mediile de atelier solicitante.

Interfață CNC ușor de utilizat

Controlul intuitiv al ecranului tactil cu programe de tăiere prestabilite simplifică operarea și reduce timpul de antrenament.

Eficiență de tăiere de mare viteză

Axul optimizat și sistemul servo permit cicluri rapide de tăiere, crescând producția zilnică pentru producătorii de ferestre și uși.

Sistem de protecție de siguranță

Echipat cu dispozitive de protecție, oprire de urgență și alarmă automată de eroare pentru a asigura siguranța operatorului
