Mașină de frezat cu perete cortină CNC de 800 mm

Shandong Lebulang Precision Machinery Co., Ltd., care operează sub marca Lebulang Machine, produce echipamente de prelucrare a aluminiului la fabrica sa din Jinan, China din 1996. Această freza CNC servo cu 3 axe prelucrează profile de perete cortină și fațadă din aluminiu, rame de uși și ferestre și extruzii arhitecturale. Dispune de o cursă a axei X de 800 mm, rotație automată a axului de la 0° la 90°, o bază de fontă rezistentă și prindere cu mai multe profiluri pentru producția de loturi. Un sistem CNC industrial SYNTEC cu un HMI ușor de utilizat acceptă importul USB CAD și biblioteci de profil preîncărcate pentru o configurare rapidă.

• Cursarea axei X de 800 mm:TheMașină de frezat cu perete cortină CNC de 800 mmoferă o lungime de lucru de 800 mm de-a lungul axei X, găzduind pereți cortină mari și profile de fațadă într-o singură configurație.
• Servocontrol CNC pe 3 axe:Axele X, Y și Z sunt antrenate de servomotoare cuplate la șuruburi cu bile de precizie. Precizia de poziționare este specificată la ± 0,02 mm, susținând dimensiuni consistente ale șuruburilor și ale canelurilor în loturile de producție.

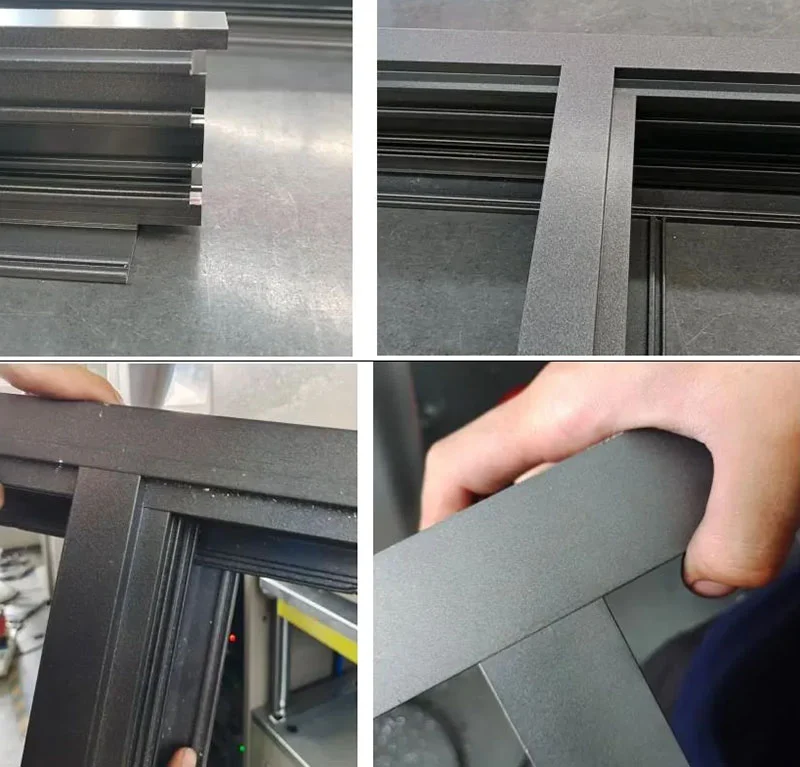

• Baza rezistenta din fonta:Patul mașinii este din fontă, conceput pentru a amortiza vibrațiile și pentru a menține stabilitatea în timpul frezării de mare viteză. Acest lucru contribuie la suprafețele finale netede, fără bavuri și la o durată de viață mai lungă a sculei.
• Rotire automată a axului de la 0° la 90°:Axul de frezat se poate roti de la 0° (orizontal) la 90° (vertical) sub controlul programului. Capetele profilurilor orizontale și verticale pot fi prelucrate într-o singură prindere fără repoziționarea manuală a piesei de prelucrat sau a sculelor.
• Prindere cu mai multe profiluri:Dispozitivul de prindere poate asigura 3 până la 5 profile simultan, permițând procesarea în serie a operațiunilor de frezare frontală identice într-un singur ciclu.
• Sistem CNC industrial SYNTEC:Unitatea de control include un HMI color, un port USB pentru importul de fișiere CAD și biblioteci de profiluri preîncărcate cu geometrii comune de țevi și crestături. Operatorii selectează programul, încarcă profilele și încep ciclul fără a scrie codul G.

Mașină de frezat cu perete cortină CNC de 800 mm

Cum funcționează

TheMașină de frezat cu perete cortină CNC de 800 mmfuncționează cu operatorul care încarcă până la cinci profile de aluminiu în dispozitivul de prindere pneumatic. După selectarea programului de prelucrare din controlerul SYNTEC — fie din biblioteca preîncărcată, fie dintr-un fișier importat de CAD — ciclul începe. Axele X, Y și Z acționate servo poziționează freza la primul capăt al profilului. Axul se poate roti automat între 0° și 90° pentru a prelucra atât suprafețe orizontale, cât și verticale, fără a debloca piesele de prelucrat. O freză din carbură de Φ350 mm care rulează la 2800 rpm îndepărtează materialul pentru a forma gleturi, crestături și caneluri. Adâncimea maximă a tenonului este de 100 mm, iar secțiunea transversală maximă a profilului este de 330 mm lățime pe 180 mm înălțime. După finalizarea secvenței programate la un capăt, axele se repoziționează la următoarea piesă de prelucrat. Odată ce toate profilele din lot sunt terminate, clemele se eliberează, iar operatorul scoate piesele prelucrate.

Componente cheie

• Patul mașinii din fontă:Oferă o fundație rigidă, amortizatoare a vibrațiilor pentru șinele de ghidare liniare și axele mobile. Masa turnării ajută la menținerea stabilității de tăiere în timpul trecerilor grele de frezare.
• Servomotoare și șuruburi cu bile (X/Y/Z):Servomotorizările AC cu șuruburi cu bile șlefuite de precizie oferă o precizie de poziționare de ± 0,02 mm pe cursa axei X de 800 mm, capacitate de lățime de 330 mm și capacitate de înălțime de 180 mm.

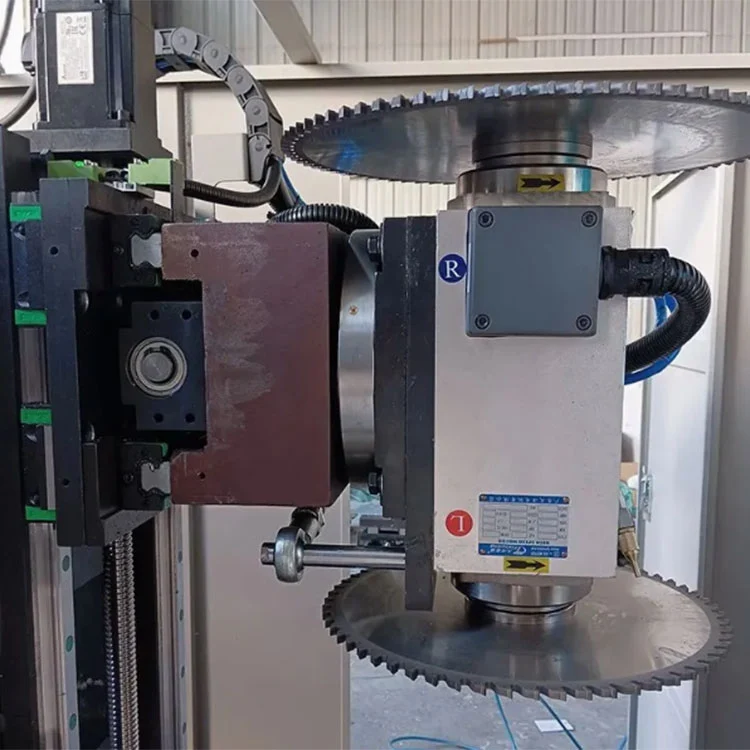

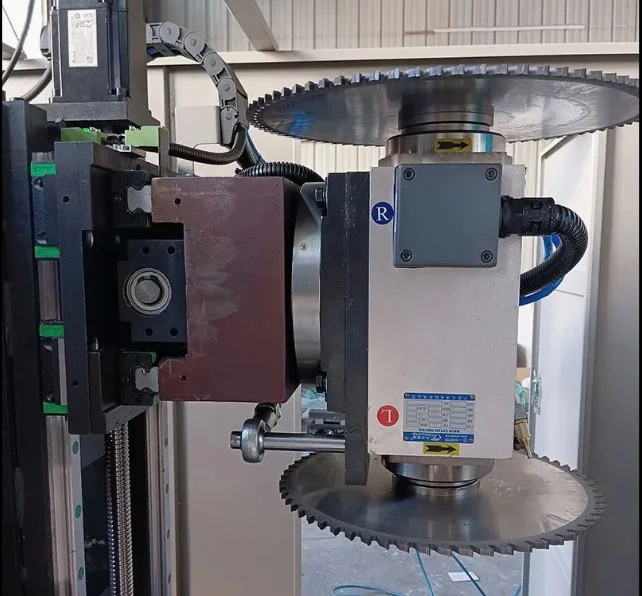

• Ansamblu ax rotativ:Un motor de 3 kW antrenează freza Φ350 mm la 2800 rpm. Carcasa axului se rotește de la 0° la 90° sub control servo pentru comutarea automată între frezarea verticală și orizontală.

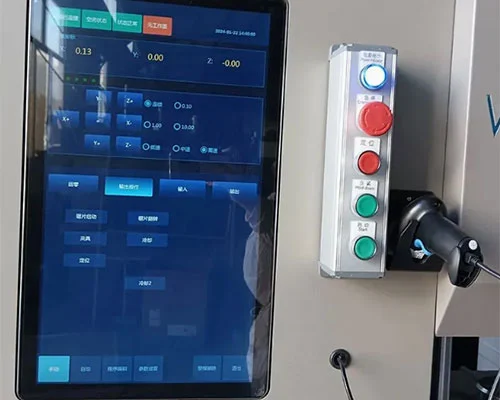

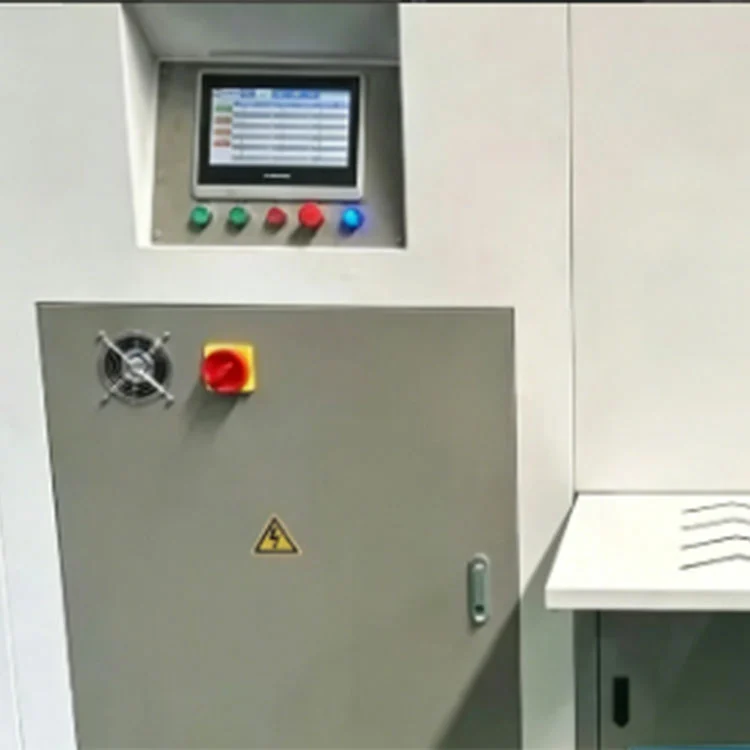

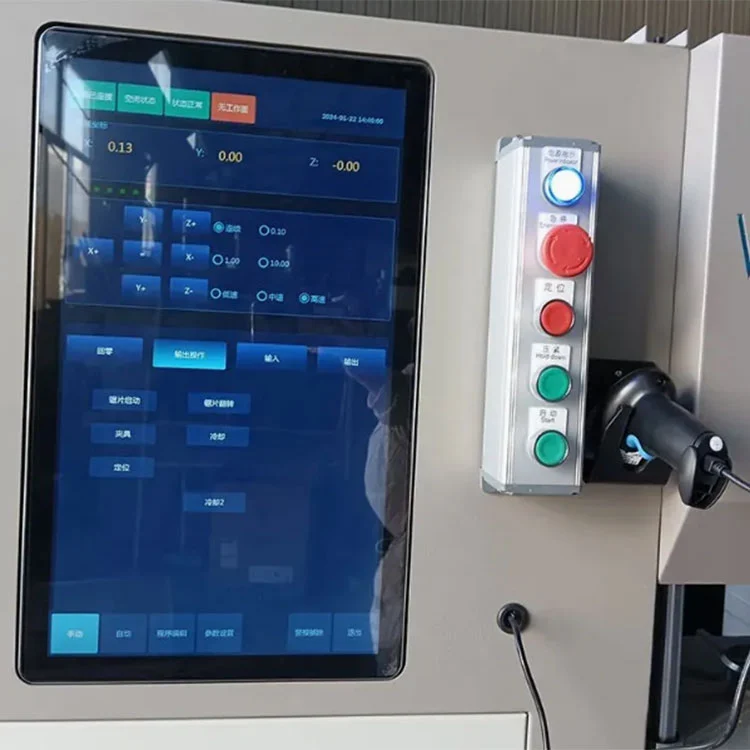

• Controler CNC SYNTEC:Sistem CNC de calitate industrială cu ecran tactil color HMI. Stochează biblioteci de profiluri, importă desene CAD prin USB și gestionează mișcarea axelor, rotația axului și secvențele de prindere.

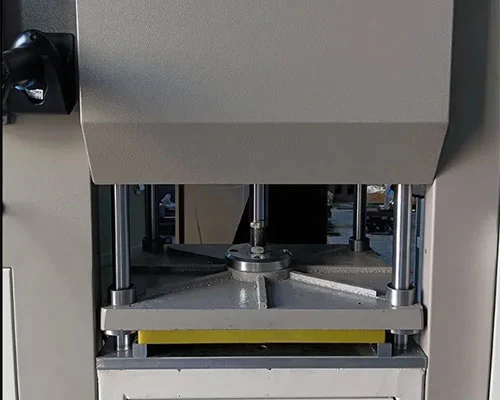

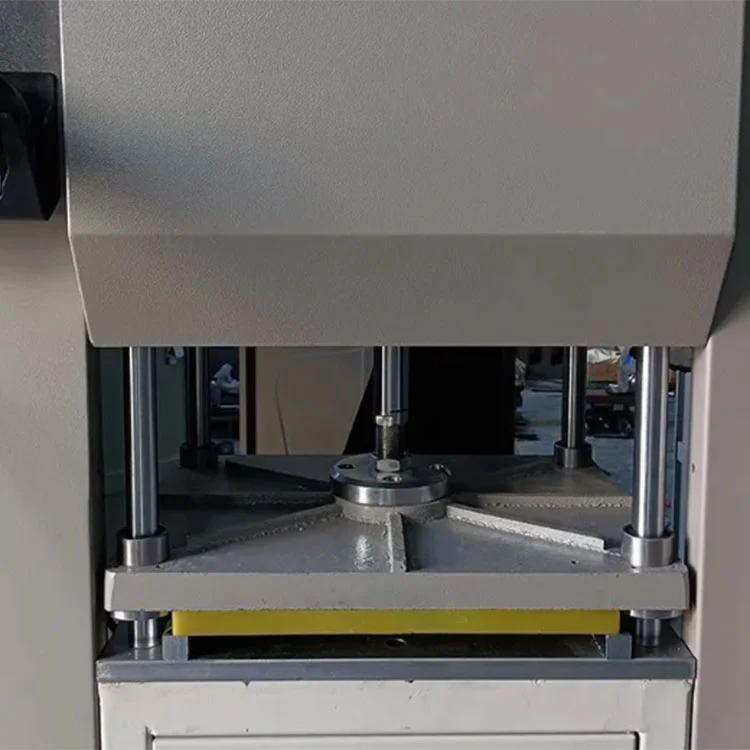

• Clemă pneumatică multiprofil:Deține 3 până la 5 profiluri simultan. Forța de prindere este reglată de sursa de presiune a aerului setată între 0,5 și 0,8 MPa. Inserțiile de fălci pot fi schimbate pentru diferite secțiuni transversale de profil.
• Carcasă de siguranță:Gărzile acoperă zona de frezare în timpul funcționării. Un circuit de oprire de urgență oprește toate axele și rotirea axului atunci când este activat.

Aplicații

TheMașină de frezat cu perete cortină CNC de 800 mmeste folosit pentru:

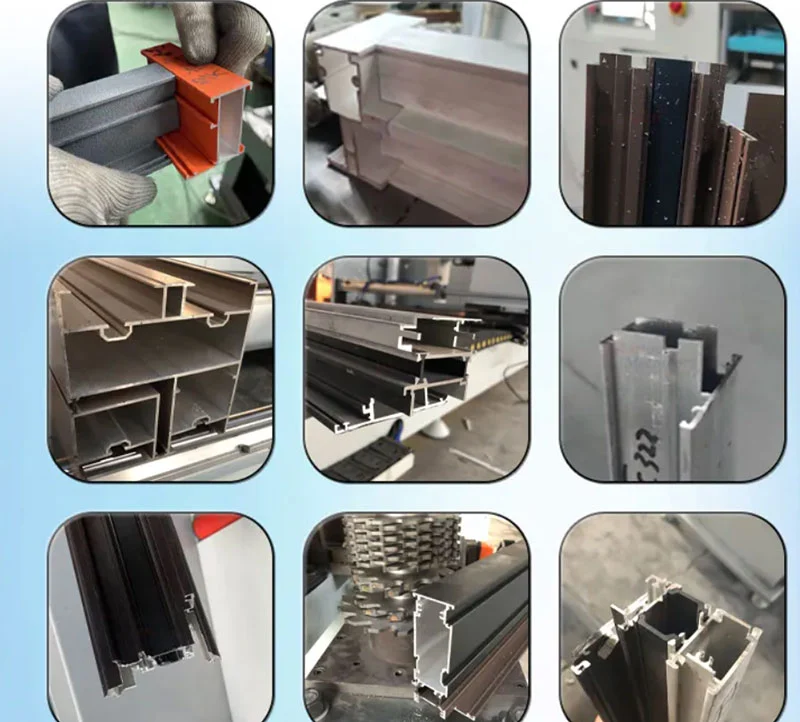

• Frezare la capăt a peretelui cortină și a profilului de fațadă din aluminiu.
• Prelucrare a montantului pentru tocul ușilor și ferestrelor și a țevilor din traversă.
• Crestarea profilului arhitectural din aluminiu și tăierea canelurilor.

Ambalare și transport

1. Ambalare completă a mașinii cu peliculă pentru a proteja împotriva umezelii.
2. Căptușeală de margine anti-coliziune la toate colțurile și părțile proeminente.
3. Ladă din placaj fără fumigație și palet cu curele de oțel pentru transport sigur.

Producător și garanție

• Producător stabilit:Shandong Lebulang Precision Machinery Co., Ltd. produce echipamente de prelucrare a aluminiului și PVC la unitatea sa din Jinan, China din 1996.Mașină de frezat cu perete cortină CNC de 800 mmeste furnizat direct din fabrică cu certificare CE și ISO 9001.
• Garantie si suport:O garanție de un an acoperă structura principală împotriva defectelor de fabricație. Asistența tehnică de la distanță, videoclipurile de operare și un manual în limba engleză sunt furnizate fără costuri suplimentare.
• Piese de schimb:Articolele înlocuite în mod obișnuit, cum ar fi freze, fălci de cleme și sigilii sunt stocate și pot fi expediate cu transporturi regulate de marfă.
• Personalizare:Sunt acceptate configurații OEM și ODM. Tensiunea, deplasarea axei X și specificațiile axului pot fi adaptate la cerințele clienților.

FAQ

Î1: Ce profiluri poate procesa această mașină?

R: Este proiectat pentru profile de perete cortină din aluminiu, extrudate de fațadă și secțiuni de toc de uși și ferestre. Secțiunea transversală maximă de prelucrare este de 330 mm lățime pe 180 mm înălțime, cu o adâncime a țevilor de până la 100 mm.

Î2: Cum funcționează rotația automată a arborelui?

R: Axul se rotește de la 0° (orizontal) la 90° (vertical) sub control servo. Acest lucru permite mașinii să frezeze atât capete orizontale cât și verticale ale profilului într-o singură prindere, fără ca operatorul să fie nevoie să repoziționeze piesa de prelucrat sau să schimbe sculele manual.

Î3: Câte profile pot fi prelucrate simultan?

R: Dispozitivul de prindere pneumatic poate susține 3 până la 5 profile simultan, în funcție de secțiunea transversală a profilului. Toate profilele prinse sunt prelucrate în același ciclu.

Î4: Este dificilă programarea?

R: Controlerul SYNTEC include biblioteci de profil pre-încărcate cu geometrii comune ale tenonului și crestăturii. Fișierele CAD pot fi importate și prin USB. Operatorii selectează programul de pe ecranul tactil și încep ciclul. Sunt furnizate un manual în limba engleză și un videoclip de operare.

Î5: Poate fi personalizată sursa de alimentare pentru diferite țări?

A: Da. Configurația standard utilizează putere trifazată de 380V/50Hz. Alte tensiuni și frecvențe pot fi specificate în momentul comenzii pentru a corespunde standardelor electrice locale.
