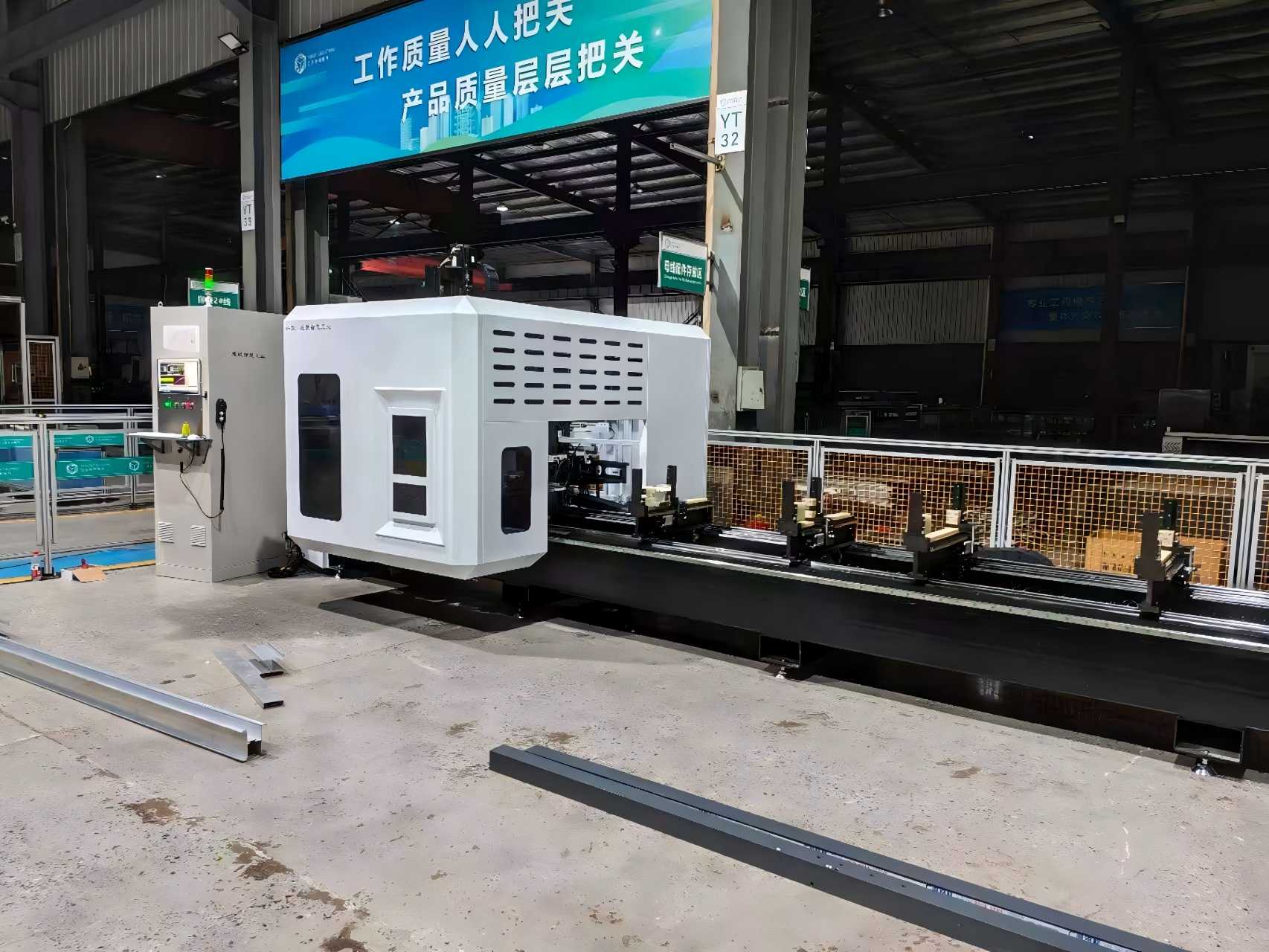

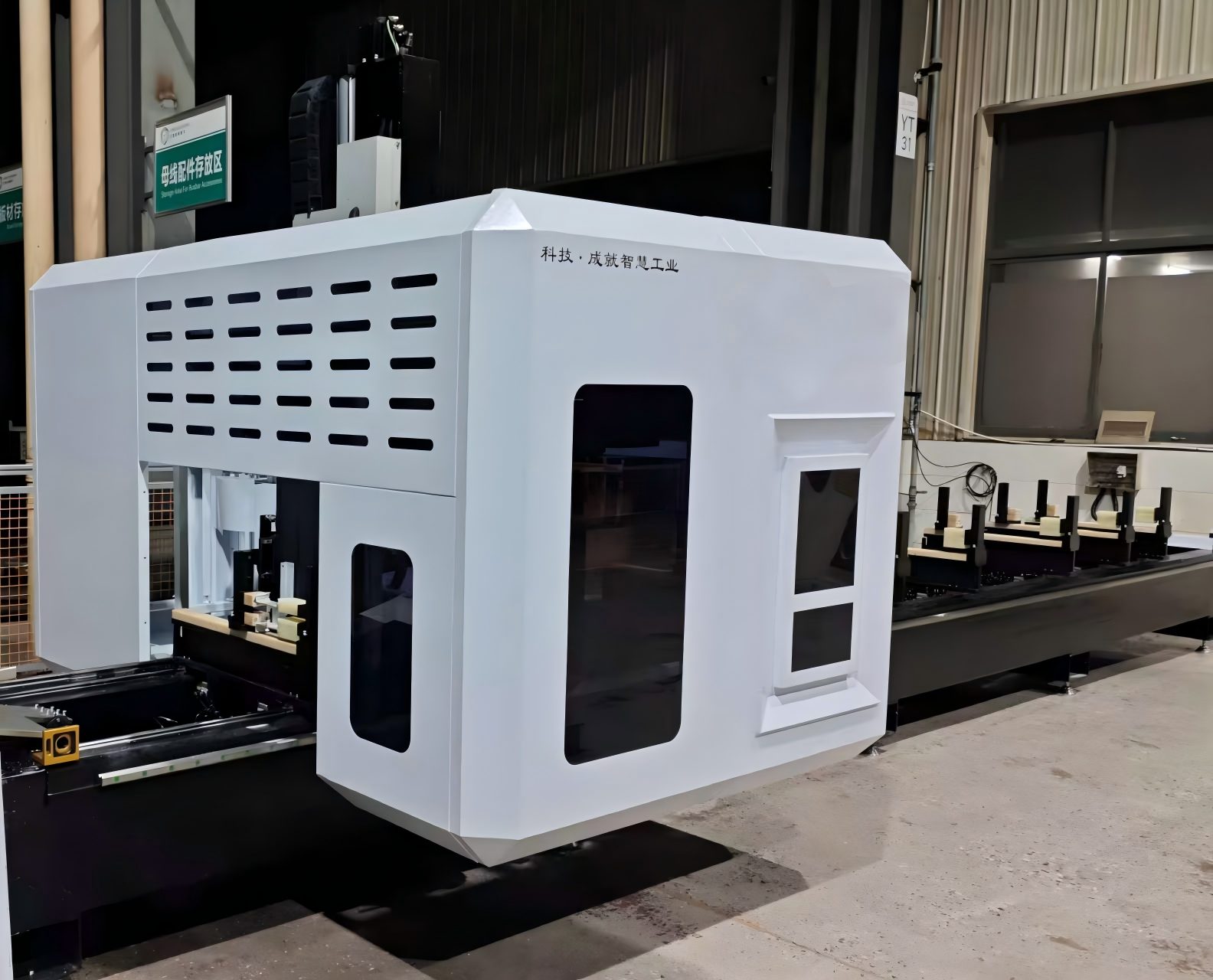

Centru de prelucrare cu portic cu 5 axe de mare viteză pentru fabricarea peretelui cortină

Centrul nostru de prelucrare cu portic cu 5 axe de înaltă rigiditate este construit special pentru industria pereților cortină arhitecturali și a fațadelor. Excelează în prelucrarea profilelor de aluminiu de format mare, a panourilor de perete cortină unificate și a geometriilor complexe cu o precizie de poziționare de ± 0,05 mm. Proiectat pentru frezare, găurire, filetare și tăiere de mare viteză, îmbunătățește semnificativ eficiența fabricării, asigurând în același timp o calitate superioară a suprafeței. Certificat CE cu suport complet post-vânzare.

Caracteristici cheie

• Prelucrare simultană pe 5 axe – Ideal pentru geometrii complexe de fațadă și contururi 3D.

  Structură portic rezistentă – Rigiditate ridicată și amortizare excelentă a vibrațiilor pentru precizie pe termen lung.

  Zona de prelucrare în format mare – Suportă panouri de perete cortină supradimensionate, montanti și traverse.

  Ax de mare viteză – Optimizat pentru prelucrarea profilelor din aluminiu și oțel.

  Schimbător automat de scule (ATC) – Reduce timpul de nefuncționare și îmbunătățește productivitatea.

  Sistem CNC ușor de utilizat – Compatibil cu software-ul CAD/CAM obișnuit.

  Configurație personalizabilă – soluții OEM/ODM disponibile pentru contractorii globali.




Specificatii tehnice

Cum funcționează

Intrare CAD/CAM

Panoul de perete cortină sau profilul de aluminiu este mai întâi modelat în CAD (LogiKal, SchüCal, SolidWorks etc.).

Software-ul CAM convertește modelul 3D în trasee de scule și cod G, inclusiv unghiuri de tăiere, viteze de avans, viteza axului și secvența de schimbare a sculei.

2. Prindeți piesa de prelucrat

Profilele lungi de perete cortină din aluminiu/oțel sau panourile mari de fațadă sunt fixate pe patul mașinii cu ajutorul clemelor mobile controlate de CNC.

Clemele se poziționează automat pentru a evita coliziunile și țin piesa fără deformare.

3. Structura portalului se mișcă în X / Y

Mașina folosește un portal de tip pod:

Axa X = portalul se deplasează pe lungimea profilului/panoului

Axa Y = capul de prelucrare se deplasează pe lățime

Axa Z = axul se deplasează în sus/jos

Acest lucru oferă o zonă de lucru mare și deschisă pentru părțile supradimensionate ale peretelui cortină.

4. Două axe rotative înclină axul

Pe lângă X/Y/Z, mașina are:

Axa A = înclinare în jurul lui X

Axa C = rotește în jurul lui Z

(sau B/C în funcție de designul capului)

Astfel, axul poate tăia mitre compuse, găuri de drenaj în unghi, contururi de fațadă 3D și elemente laterale fără a debloca piesa.

5. Tăiere simultană pe 5 axe

Controlerul CNC conduce împreună axele liniare + rotative.

Instrumentul se menține la cel mai bun unghi față de suprafață → finisaj mai neted, mai puține vibrații, fără re-fixare.

Operații tipice într-o singură configurație:

Frezare la capăt

Forare/filetare

Canelare

Tăiere cu mitra

Tăiere cu lamă de ferăstrău

Frezarea conturului 3D pentru fațade complexe

6. Schimbarea automată a sculei

Uneltele sunt depozitate într-o magazie (burghie, freze, robinete, lame de ferăstrău).

ATC schimbă instrumentele automat în timpul programului, astfel încât un profil de perete cortină poate fi prelucrat complet fără intervenția operatorului.

7. Verificare în proces și ieșire

Sondele/codificatoarele verifică poziția și starea sculei.

CNC compensează abaterile în timp real.

Rezultat: un montant pentru perete cortină, o traversă sau un panou de fațadă, cu găuri precise, caneluri și unghiuri complexe — gata pentru asamblare.

Domeniul principal de aplicare

Aplicații tipice pentruCentru de prelucrare cu portic cu 5 axe pentru perete cortinăinclude:

1. Rame de perete cortină din aluminiu unificate pentru clădire înaltă
2. Extrudari de fațadă din sticlă cu cadru ascuns și cadru expus
3. Îmbinări de colț de perete cortină și profile de fațadă cu forme speciale
4. Sunroom, luminator și profile mari de ferestre și uși din aluminiu
5. Suporturi de susținere din aluminiu pentru perete cortină din sticlă susținute în puncte
6. Fațadă industrială din aluminiu și profile decorative de perete din oțel
7. Profile ușoare din aluminiu aerospațiale (compatibile cu diverse industrii)

Materii prime adecvate: aliaj de aluminiu 6063, extrudate goale, aluminiu solid, oțel cu pereți subțiri, profile arhitecturale PVC.

Scenarii de aplicare

Productie unitara de pereti cortina

Panouri arhitecturale de fatada

Montoni și traverse din aluminiu

Geometrie complexă a peretelui cortină

Prelucrarea canelurilor de perete cortină din sticlă

Rame structurale din oțel pentru perete cortină
