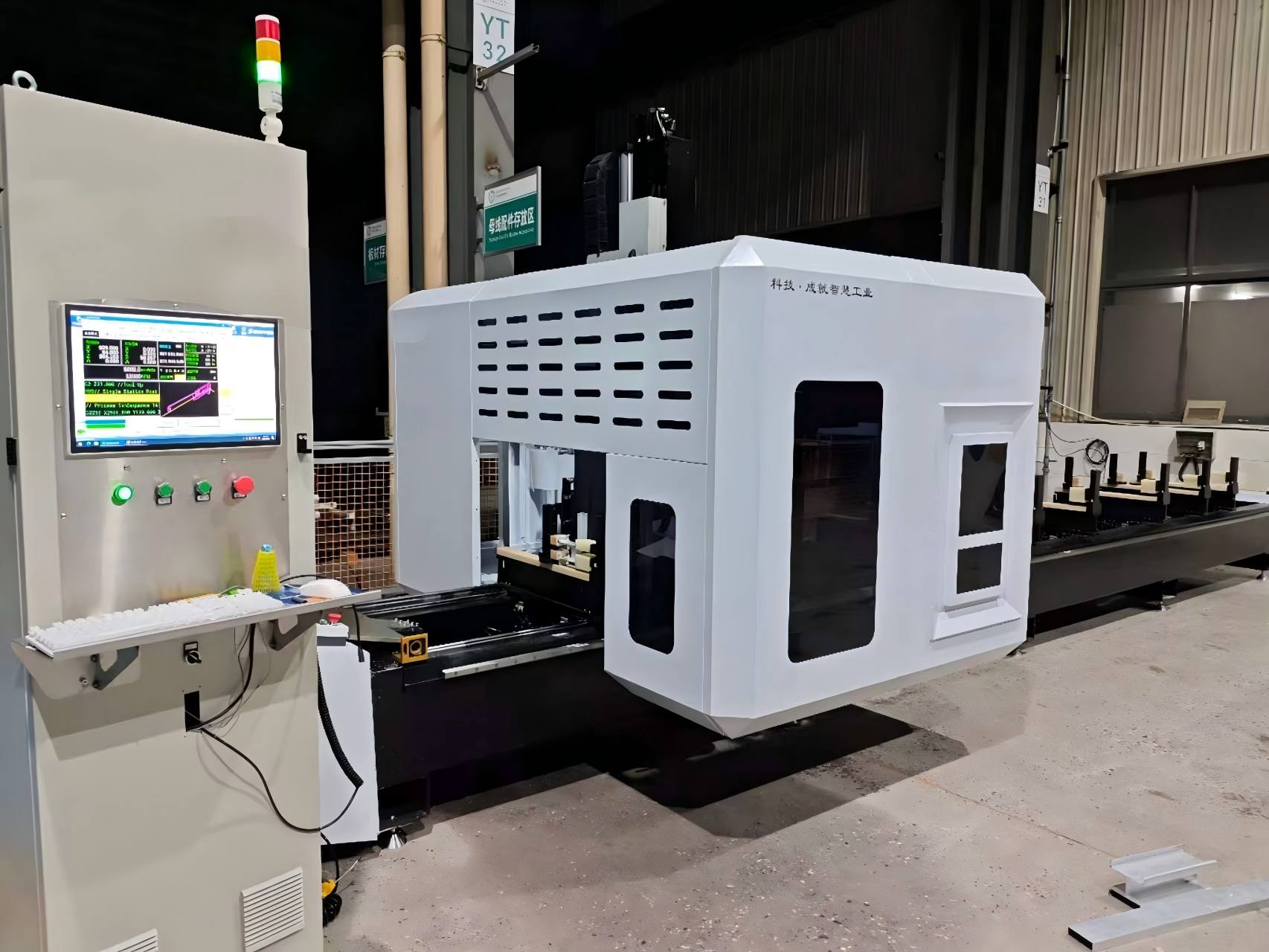

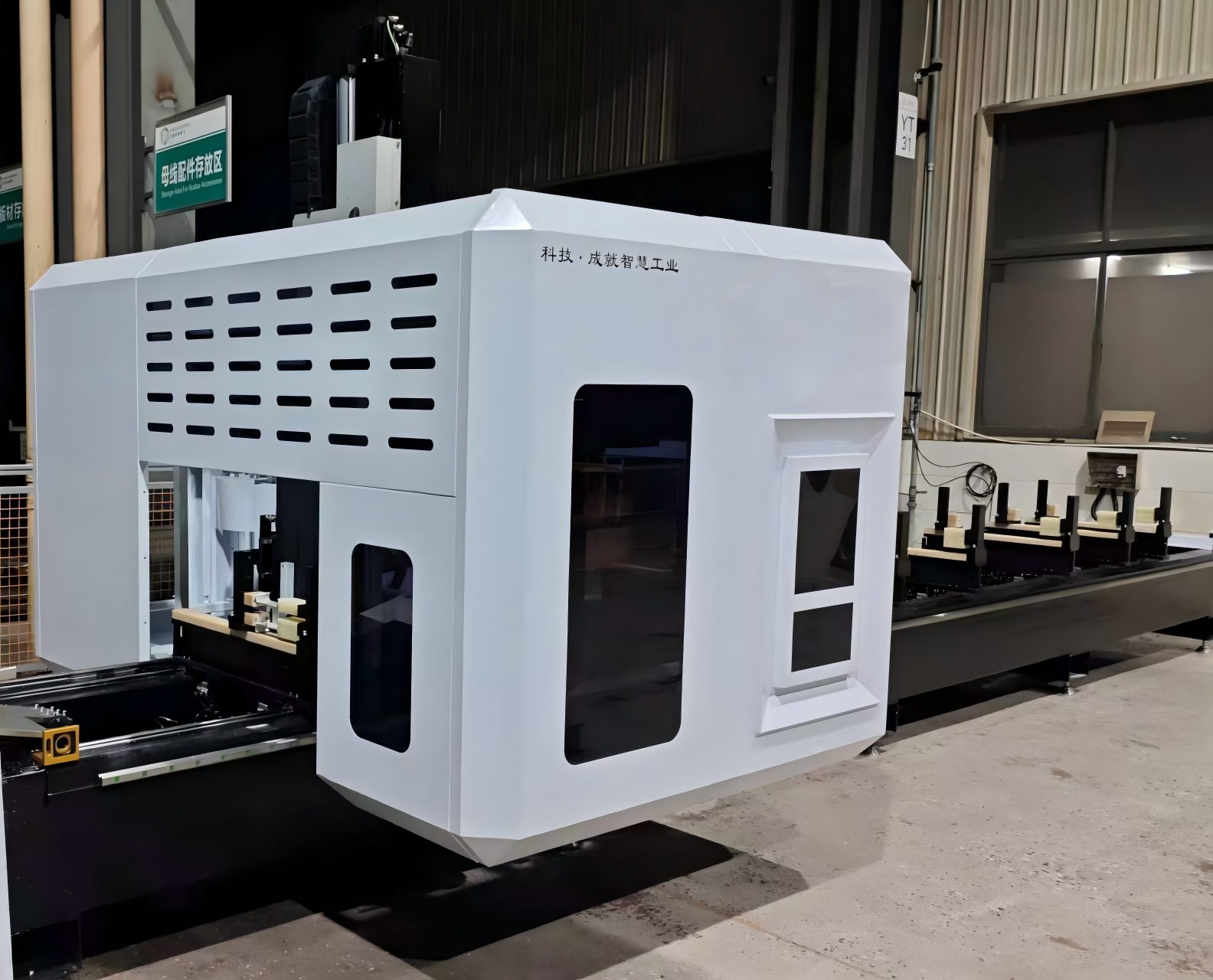

Centru de prelucrare cu portic cu 5 axe de înaltă rigiditate pentru profile de perete cortină

Centrul nostru de prelucrare cu portic cu 5 axe de înaltă rigiditate este construit special pentru industria pereților cortină arhitecturali și a fațadelor. Excelează în prelucrarea profilelor de aluminiu de format mare, a panourilor de perete cortină unificate și a geometriilor complexe cu o precizie de poziționare de ± 0,05 mm. Proiectat pentru frezare, găurire, filetare și tăiere de mare viteză, îmbunătățește semnificativ eficiența fabricării, asigurând în același timp o calitate superioară a suprafeței. Certificat CE cu suport complet post-vânzare.

Caracteristici cheie

• Prelucrare simultană pe 5 axe – Ideal pentru geometrii complexe de fațadă și contururi 3D.

  Structură portic rezistentă – Rigiditate ridicată și amortizare excelentă a vibrațiilor pentru precizie pe termen lung.

  Zona de prelucrare în format mare – Suportă panouri de perete cortină supradimensionate, montanti și traverse.

  Ax de mare viteză – Optimizat pentru prelucrarea profilelor din aluminiu și oțel.

  Schimbător automat de scule (ATC) – Reduce timpul de nefuncționare și îmbunătățește productivitatea.

  Sistem CNC ușor de utilizat – Compatibil cu software-ul CAD/CAM obișnuit.

  Configurație personalizabilă – soluții OEM/ODM disponibile pentru contractorii globali.




Specificatii tehnice

Cum funcționează

TheCentru de prelucrare cu portic cu 5 axe pentru perete cortinăfuncționează cu un portal mobil peste o masă de lucru fixă. Operatorul așează extrudarea de aluminiu pe masă și activează prindere pneumatică sau hidraulică. Un program de cod G pre-scris este încărcat prin controlul Siemens sau OSAI. Portalul se deplasează de-a lungul axei X până la prima poziție de prelucrare, iar capul cu 5 axe livrează axul la unghiul necesar. RTCP compensează automat decalajele lungimii sculei în timpul mișcărilor de rotație, astfel încât vârful sculei urmează cu exactitate traseul programat. Operațiuni precum găurirea, frezarea, filetarea și tăierea cu ferăstrău sunt efectuate pe mai multe fețe fără a debloca profilul. Când o secvență de prelucrare se termină într-o zonă, portalul se deplasează în următoarea sau mașina intră în modul pendul, permițând operatorului să descarce o piesă finită și să încarce una nouă în timp ce prelucrarea continuă pe dispozitivul de fixare alăturat. Așchiile sunt îndepărtate de un transportor integrat.

Domeniul principal de aplicare

Aplicații tipice pentruCentru de prelucrare cu portic cu 5 axe pentru perete cortinăinclude:

1. Rame de perete cortină din aluminiu unificate pentru clădire înaltă
2. Extrudari de fațadă din sticlă cu cadru ascuns și cadru expus
3. Îmbinări de colț de perete cortină și profile de fațadă cu forme speciale
4. Sunroom, luminator și profile mari de ferestre și uși din aluminiu
5. Suporturi de susținere din aluminiu pentru perete cortină din sticlă susținute în puncte
6. Fațadă industrială din aluminiu și profile decorative de perete din oțel
7. Profile ușoare din aluminiu aerospațiale (compatibile cu diverse industrii)

Materii prime adecvate: aliaj de aluminiu 6063, extrudate goale, aluminiu solid, oțel cu pereți subțiri, profile arhitecturale PVC.

Întrebări frecvente

1. Ce materiale poate prelucra această mașină?

Este optimizat pentru profile de perete cortină din aluminiu și suportă, de asemenea, materiale de fațadă din oțel și compozite.

2. Este această mașină potrivită pentru pereți cortină unitați?

Da. Spațiul mare al portalului și capacitatea de 5 axe îl fac ideal pentru sistemele de fațadă unificate și modulare.

3. Poate fi personalizată zona de prelucrare?

Absolut. Călătoria X / Y / Z și lățimea portalului pot fi personalizate în funcție de cerințele proiectului.

4. Ce sisteme de control sunt acceptate?

Opțiunile standard includ Siemens, Fanuc și OSAI, toate compatibile cu software-ul standard CAD/CAM.

5. Mașina acceptă linii de producție automate?

Da. Poate fi integrat cu sisteme automate de incarcare si descarcare pentru productie continua.
