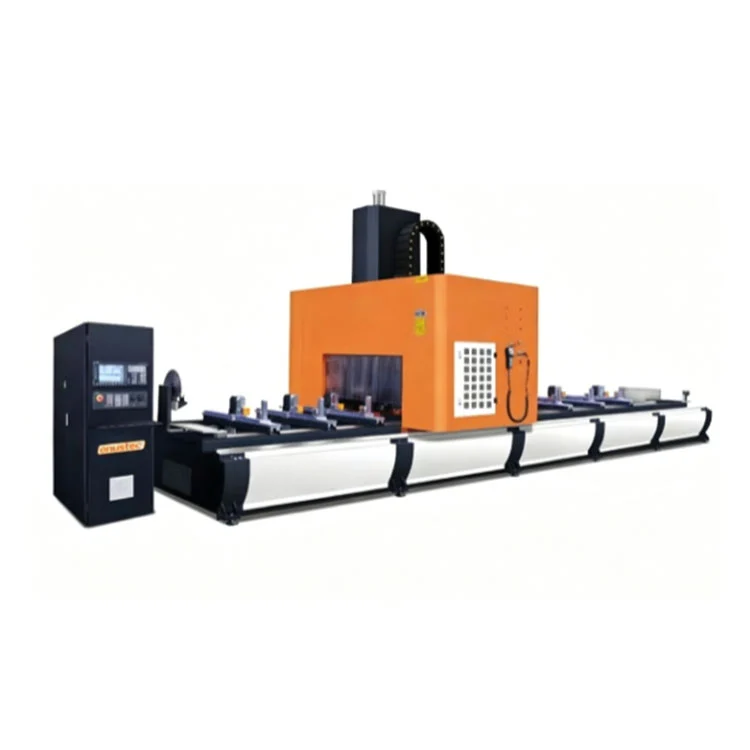

Centru de prelucrare cu portic cu 5 axe pentru perete cortină

Fabricat de Lebulang Machine la fabrica sa din Jinan, China — în funcțiune din 1996 —Centru de prelucrare cu portic cu 5 axe pentru perete cortinădeține certificare CE și ISO 9001 și este furnizat direct din fabrică cu suport OEM/ODM. Acest centru CNC cu 5 axe cu portal mobil prelucrează profile lungi de perete cortină din aluminiu într-o singură prindere, efectuând frezare, găurire, tăiere și filetare pe mai multe fețe. Un ax HSD de mare viteză (12 kW sau 15 kW, până la 18000 rpm) și un magazie cu 12 scule plus o stație dedicată pentru lame de ferăstrău (max400 mm) permit schimbarea automată a sculelor. Controlul pe 5 axe Siemens 828D sau OSAI oferă RTCP, prelucrare pendulă și măsurare automată a sculelor. Cursarea standard a axei X este de 6500 mm, extensibilă la 9400 mm.

Caracteristici cheie

• Prelucrare simultană pe 5 axe:Axele X, Y, Z, A și C lucrează împreună sub RTCP pentru a menține vârful sculei cu precizie pe traseu. O configurație ajunge la cinci fețe și la capătul profilului, eliminând refixarea.
• Capacitate cu profil lung:Deplasarea axei X de până la 6500 mm ca standard (7000 mm sau 9400 mm opțional) se ocupă de extrudarea peretelui cortină pe lungime completă, fără repoziționare.

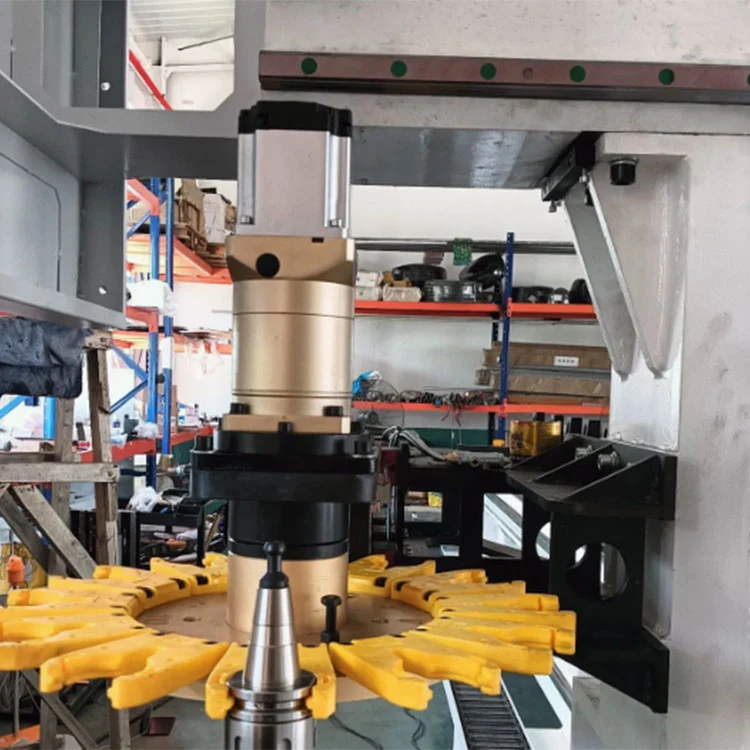

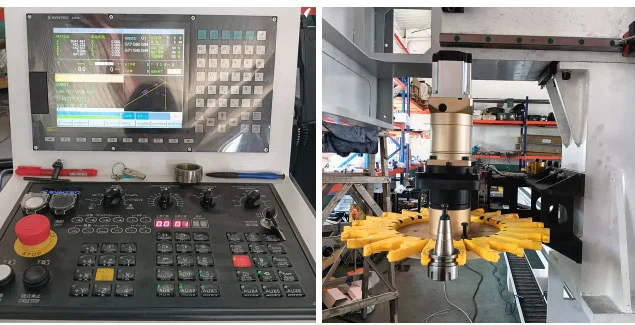

• Taiere si frezare integrate:Un magazin de scule cu 12 poziții și o stație adiacentă a pânzei de ferăstrău (Φ400mm) comută automat între freze, burghie, robinete și un ferăstrău circular pentru tăierea la lungime și crestarea într-un singur program.
• ax HSD:Motorul răcit cu aer de 12kW sau 15kW oferă viteze de la 0 la 18000rpm, potrivit pentru aliaje de aluminiu și profile de oțel cu pereți subțiri.
• Precizie și repetabilitate:Ghidajele liniare și șuruburile cu bile servo-acționate oferă o poziționare de ± 0,01 mm și o repetabilitate de ± 0,005 mm, îndeplinind toleranțele strânse ale îmbinării necesare în pereții cortină unitați.
• Operațiune cu pendul:Controlul acceptă modul pendul — prelucrarea unei piese de prelucrat în timp ce operatorul încarcă alta pe o zonă separată de fixare, reducând timpul de inactivitate.

Specificatii tehnice

Cum funcționează

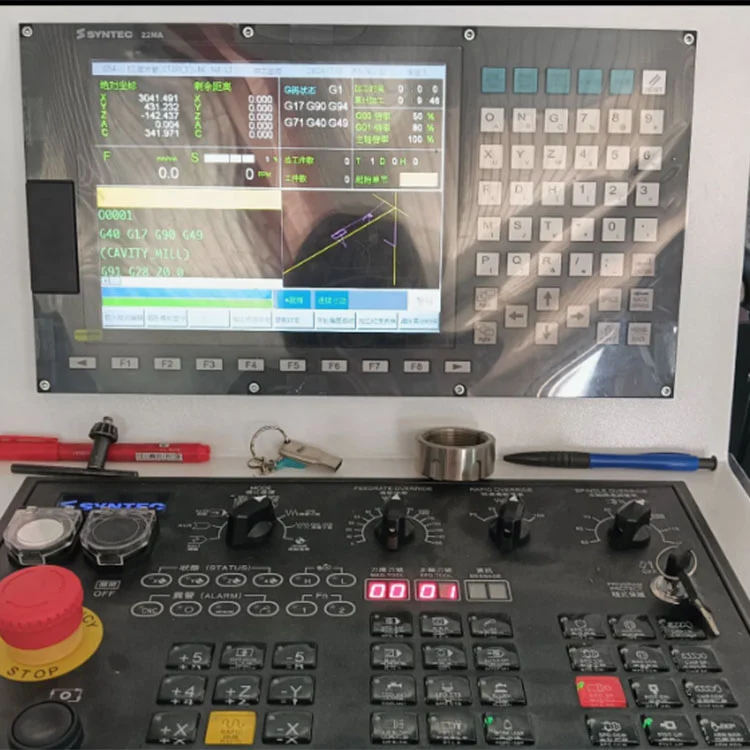

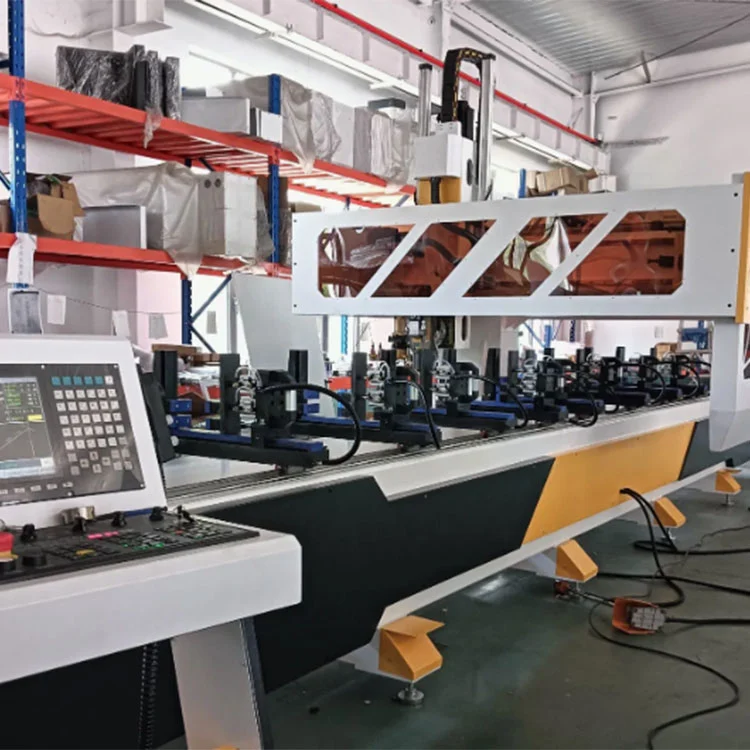

TheCentru de prelucrare cu portic cu 5 axe pentru perete cortinăfuncționează cu un portal mobil peste o masă de lucru fixă. Operatorul așează extrudarea de aluminiu pe masă și activează prindere pneumatică sau hidraulică. Un program de cod G pre-scris este încărcat prin controlul Siemens sau OSAI. Portalul se deplasează de-a lungul axei X până la prima poziție de prelucrare, iar capul cu 5 axe livrează axul la unghiul necesar. RTCP compensează automat decalajele lungimii sculei în timpul mișcărilor de rotație, astfel încât vârful sculei urmează cu exactitate traseul programat. Operațiuni precum găurirea, frezarea, filetarea și tăierea cu ferăstrău sunt efectuate pe mai multe fețe fără a debloca profilul. Când o secvență de prelucrare se termină într-o zonă, portalul se deplasează în următoarea sau mașina intră în modul pendul, permițând operatorului să descarce o piesă finită și să încarce una nouă în timp ce prelucrarea continuă pe dispozitivul de fixare alăturat. Așchiile sunt îndepărtate de un transportor integrat.

Domeniul principal de aplicare

Aplicații tipice pentruCentru de prelucrare cu portic cu 5 axe pentru perete cortinăinclude:

1. Rame de perete cortină din aluminiu unificate pentru clădire înaltă
2. Extrudari de fațadă din sticlă cu cadru ascuns și cadru expus
3. Îmbinări de colț de perete cortină și profile de fațadă cu forme speciale
4. Sunroom, luminator și profile mari de ferestre și uși din aluminiu
5. Suporturi de susținere din aluminiu pentru perete cortină din sticlă susținute în puncte
6. Fațadă industrială din aluminiu și profile decorative de perete din oțel
7. Profile ușoare din aluminiu aerospațiale (compatibile cu diverse industrii)

Materii prime adecvate: aliaj de aluminiu 6063, extrudate goale, aluminiu solid, oțel cu pereți subțiri, profile arhitecturale PVC.

FAQ

Î: Cum să folosiți mașina dvs.?

R: Fiecare mașină este supusă testării și ajustărilor din fabrică înainte de expediere. Sunt furnizate un manual video cuprinzător și documentație scrisă. Asistența de la distanță este, de asemenea, disponibilă pentru întrebări de configurare și depanare.

Î: Care este timpul de livrare?

R: Producția durează de obicei 15-25 de zile lucrătoare după primirea plății depozitului.

Î: Care sunt termenii de plată?

A: T/T 30% depozit la confirmarea comenzii, restul de 70% sold datorat înainte de expediere.

Î: Sunteți o fabrică sau o companie comercială?

R: Lebulang Machine este un producător cu o unitate de producție proprie în Jinan, China. Furnizăm, de asemenea, echipamente complementare pentru uși și ferestre pentru service unic.

Î: Cum este capacitatea ta în atelierul tău?

R: Capacitatea noastră anuală de producție depășește 800 de bucăți de utilaje.
