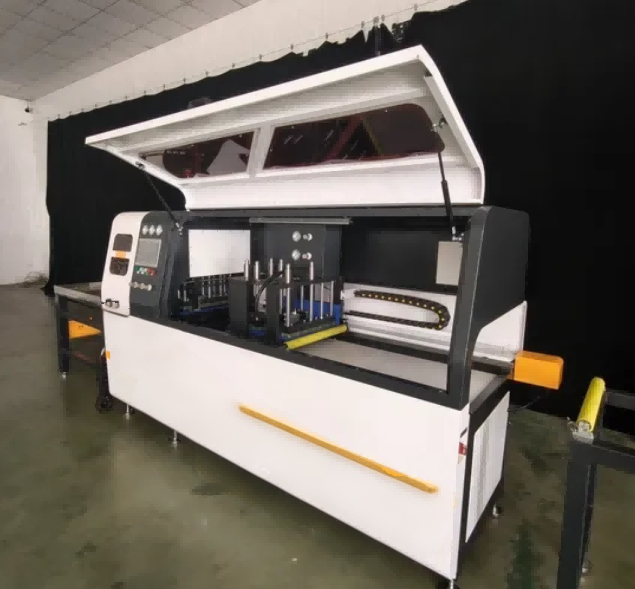

Ferăstrău circular CNC de înaltă precizie pentru profile industriale din aluminiu

Specificatii tehnice

Cum funcționează ferăstrăul

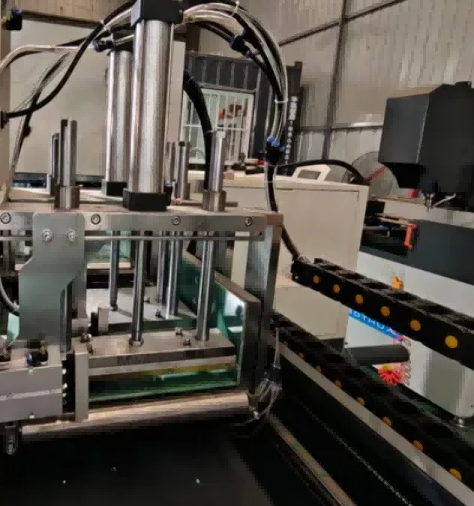

TheFerăstrău circular CNC pentru profile industriale din aluminiufuncționează cu o axă de avans servo-acționată care poziționează profilul sub pânza ferăstrăului în funcție de lungimea introdusă pe ecranul tactil. Operatorul încarcă extrudarea de aluminiu pe masa rolei de intrare, selectează programul de tăiere din memorie sau introduce noi dimensiuni și începe ciclul. Clemele pneumatice se cuplează din ambele direcții verticale și orizontale pentru a ține profilul de opritoarele de referință. Capul ferăstrăului, echipat cu un cilindru de amortizare gaz-lichid, coboară prin material cu o viteză de avans controlată pentru a produce o tăietură pătrată, fără bavuri. Un spray de lichid de tăiere atomizat răcește lama și piesa de prelucrat în timpul tăierii. După ce lama se retrage, clemele se eliberează, iar servoalimentarea avansează profilul în următoarea poziție de tăiere. Configurația standard taie la 90° și ±45°. Cu modulul de unghi CNC opțional, capul ferăstrăului se rotește la orice unghi între 22,5° și 157,5° sub controlul programului.

Caracteristici cheie

Precizie de tăiere de ±0,1 mm – Alimentarea servocontrolată asigură o repetabilitate excepțională.

Ciclu complet automat – Încărcare, prindere, tăiere și descărcare automată integrate.

Cadru rezistent – ​​Structura din oțel sudată eliberată de tensiuni reduce vibrațiile și prelungește durata de viață a lamei.

Tăiere fără bavuri – Viteza optimizată a lamei și sistemul de răcire cu ceață minimizează post-procesarea.

Tăiere în unghi flexibil – Standard 45° / 90°; unghiuri personalizate disponibile la cerere.

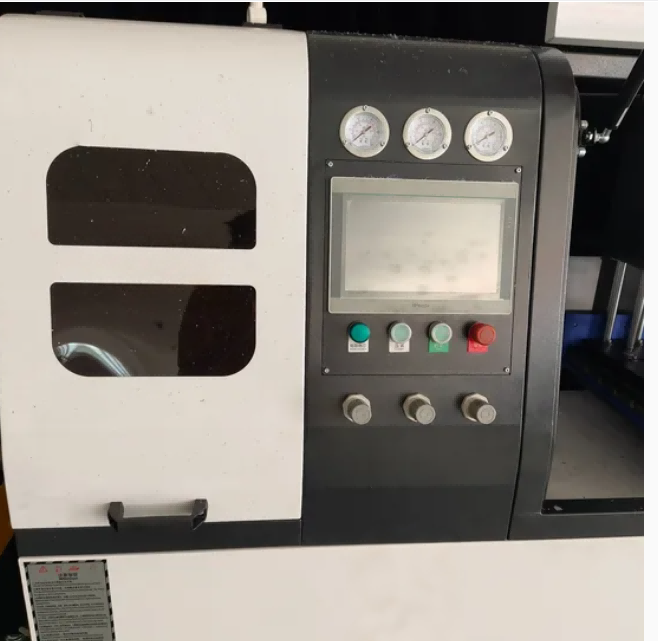

Interfață CNC ușor de utilizat – HMI cu ecran tactil intuitiv pentru configurare rapidă și antrenament minim.

Siguranța pe primul loc – Apărare complet închisă cu dispozitive de blocare de siguranță și dulap electric conform CE

Scenarii de aplicare

Profile de ferestre si usi din aluminiu

Sisteme de perete cortina si fatada

Tăiere rame panou solar

Extrudari industriale din aluminiu

Tranzit feroviar și piese din aluminiu auto

Mobilier si profile radiatoare

Ferăstrău circular CNC pentru profile industriale din aluminiu Module opționale de actualizare

1. Structură de tăiere cu zero-coadă (coadă reziduală ≤5 mm, utilizare mare a materialului)
2. Linie de transport cu role de încărcare și descărcare automată pentru profile de 6 m lungime
3. Modul CNC de tăiere în unghi arbitrar (22,5°--157,5°)
4. Colector de praf de stocare a cipurilor de mare capacitate
5. Modul de diagnosticare online la distanță IoT și statistică de date
6. Pachet de dispozitiv de prindere sincron din mai multe piese
7. Cursă de alimentare extinsă personalizată până la 12000 mm

Proces de lucru

Încărcare automată – Profilele sunt încărcate prin transportor cu role sau încărcător automat.

Poziționare de precizie – Alimentarea servo-acționată asigură lungimea exactă de tăiere.

Prindere sigură – Clemele pneumatice/hidraulice țin profilele ferm.

Tăiere de mare viteză – Capul de ferăstrău controlat de CNC execută tăieri curate și precise.

Îndepărtarea și răcirea așchiilor – Răcirea și transportorul de așchii integrate mențin spațiul de lucru curat

FAQ

Ce profile poate tăia acest ferăstrău CNC?

R: Este proiectat pentru profile industriale din aluminiu, inclusiv secțiuni de ferestre/uși, pereți cortină și rame solare. Sunt disponibile soluții personalizate pentru extrudări mai mari.

Î2: Mașina este complet automată?

A: Da. Acceptă alimentarea automată, prindere, tăiere și descărcare, necesitând un singur operator.

Î3: Poate tăia la alte unghiuri decât 90°?

A: Da. Modelele standard suportă 45° și 90°; Tăierea unghiulară personalizată este disponibilă la cerere.

Î4: Care este precizia de tăiere?

R: Precizia de alimentare este de ± 0,1 mm, asigurând o repetabilitate ridicată pentru producția de masă.
