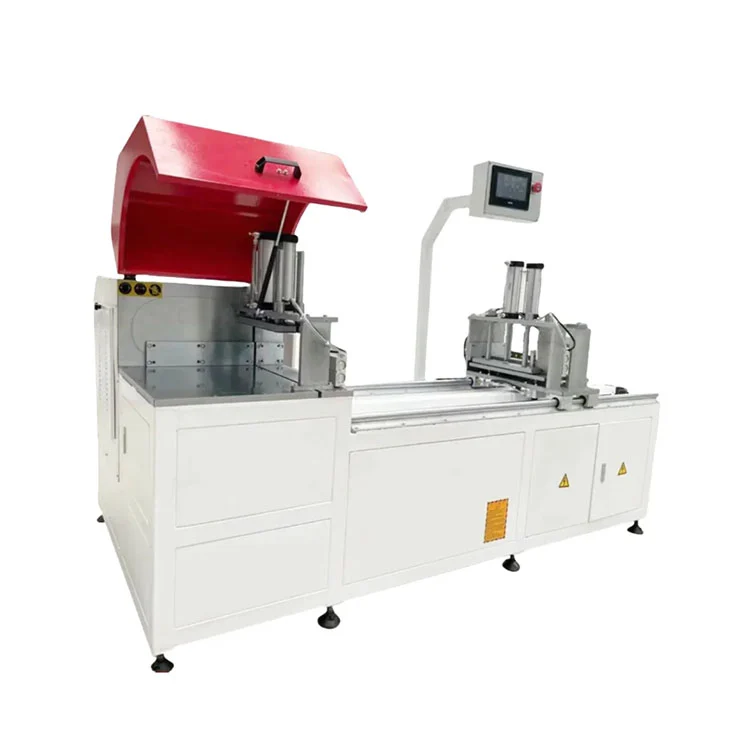

Ferăstrău circular CNC pentru profile industriale din aluminiu

Specificatii tehnice

Cum funcționează ferăstrăul

TheFerăstrău circular CNC pentru profile industriale din aluminiufuncționează cu o axă de avans servo-acționată care poziționează profilul sub pânza ferăstrăului în funcție de lungimea introdusă pe ecranul tactil. Operatorul încarcă extrudarea de aluminiu pe masa rolei de intrare, selectează programul de tăiere din memorie sau introduce noi dimensiuni și începe ciclul. Clemele pneumatice se cuplează din ambele direcții verticale și orizontale pentru a ține profilul de opritoarele de referință. Capul ferăstrăului, echipat cu un cilindru de amortizare gaz-lichid, coboară prin material cu o viteză de avans controlată pentru a produce o tăietură pătrată, fără bavuri. Un spray de lichid de tăiere atomizat răcește lama și piesa de prelucrat în timpul tăierii. După ce lama se retrage, clemele se eliberează, iar servoalimentarea avansează profilul în următoarea poziție de tăiere. Configurația standard taie la 90° și ±45°. Cu modulul de unghi CNC opțional, capul ferăstrăului se rotește la orice unghi între 22,5° și 157,5° sub controlul programului.

Componente cheie

• Axa de alimentare servo:Un servomotor AC antrenează șurubul cu bile pe axa X pentru poziționarea profilului. Precizia de poziționare este de ±0,05 mm, cu toleranță de tăiere repetată în ±0,1 mm. Mânerele standard de deplasare a avansului taie lungimi de la 350 mm la 6500 mm.

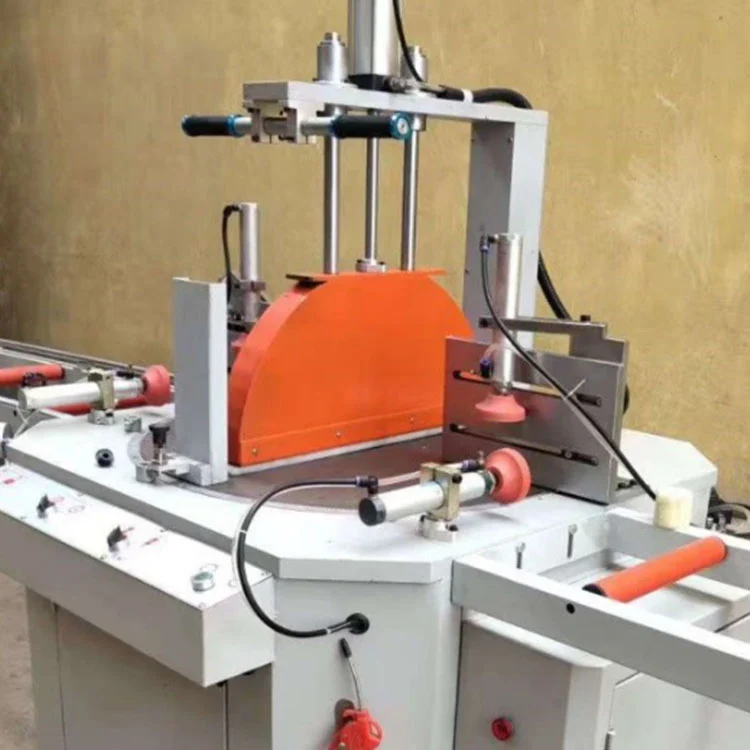

• Ansamblu cap de ferăstrău:Un motor de 5,5 kW sau 7,5 kW antrenează o pânză de ferăstrău circular din carbură de tungsten la 2800 rpm. Cilindrul de amortizare gaz-lichid controlează viteza de avans verticală pentru a se potrivi cu grosimea materialului și încărcarea lamei.
• Sistem pneumatic de prindere:Cleme duble verticale și orizontale cu fălci moi țin profilul de gardul din spate și de masă. Forța de prindere este reglabilă prin intermediul regulatorului de presiune a aerului setat între 0,5 și 0,8 MPa.
• Controler CNC și ecran tactil:Un PLC importat asociat cu un ecran tactil de 10 inchi multi-limbi gestionează stocarea programului, introducerea lungimii, selectarea unghiului și controlul ciclului. Conectivitatea USB și la rețea sunt acceptate pentru transferul de programe.

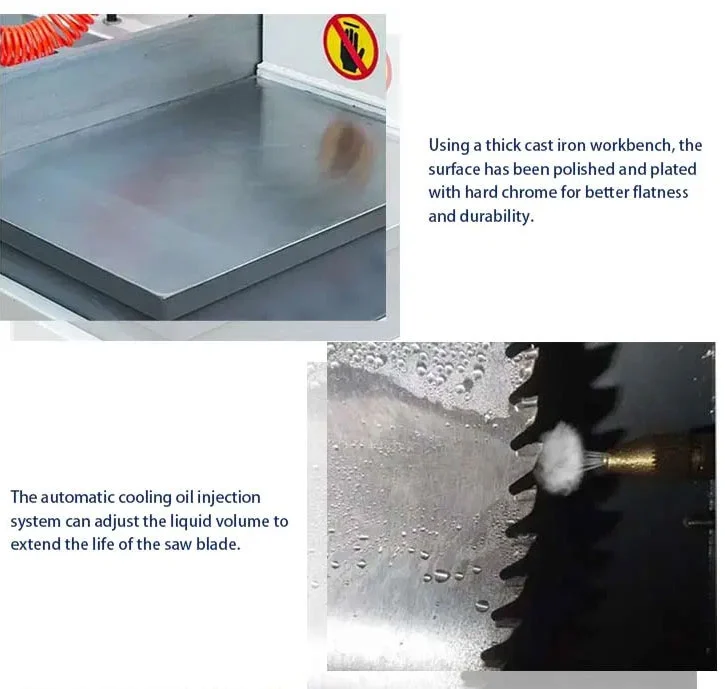

• Sistem de lubrifiere prin racire:Un sistem automat de lichid de tăiere atomizat aplică o ceață de lubrifiant pe lamă și pe zona de tăiere. Acest lucru reduce frecarea, prelungește durata de viață a lamei și ajută la producerea unei suprafețe tăiate curate.
• Carcasă de siguranță:O protecție a lamei complet închisă acoperă zona de tăiere. Un buton de oprire de urgență și un senzor de protecție împotriva coliziunii opresc mașina dacă este detectat un obstacol pe calea lamei.

Ferăstrău circular CNC pentru profile industriale din aluminiu Accesorii standard

1. Sistem de control al alimentării servo CNC + ecran tactil multilingv de 10 inchi
2. Pânză de ferăstrău circular din carbură de tungsten importată pentru aluminiu
3. Ansamblu cap de tăiere cu amortizare gaz-lichid
4. Dispozitiv de strângere automat pneumatic dublu cu fălci moi anti-zgârieturi
5. Sistem automat de circulație a lubrifierii cu răcire
6. Capac de protecție a lamei de siguranță complet închis
7. Conductă de colectare a prafului din așchii de aluminiu
8. Buton de oprire de urgență, senzor de protecție la coliziune
9. Manual complet de operare și întreținere în limba engleză, set de instrumente pentru piese de schimb

Ferăstrău circular CNC pentru profile industriale din aluminiu Module opționale de actualizare

1. Structură de tăiere cu zero-coadă (coadă reziduală ≤5 mm, utilizare mare a materialului)

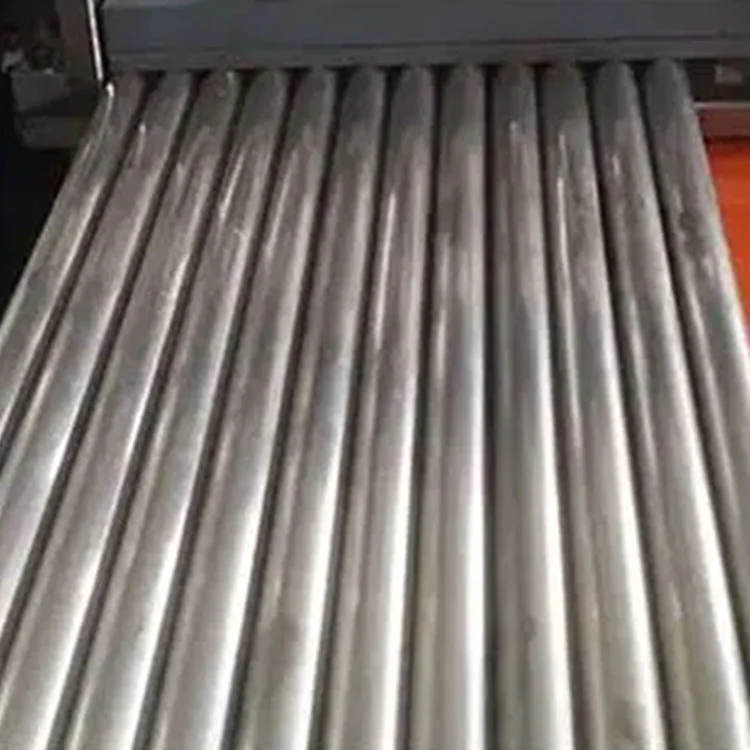

2. Linie de transport cu role de încărcare și descărcare automată pentru profile de 6 m lungime
3. Modul CNC de tăiere în unghi arbitrar (22,5°--157,5°)
4. Colector de praf de stocare a cipurilor de mare capacitate
5. Modul de diagnosticare online la distanță IoT și statistică de date
6. Pachet de dispozitiv de prindere sincron din mai multe piese
7. Cursă de alimentare extinsă personalizată până la 12000 mm

Domeniul de aplicare

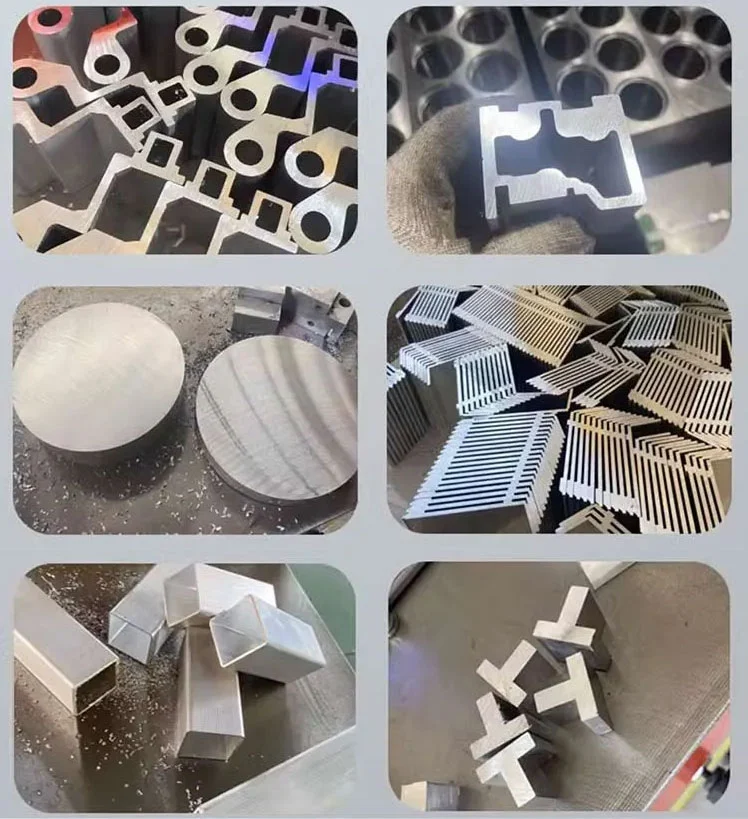

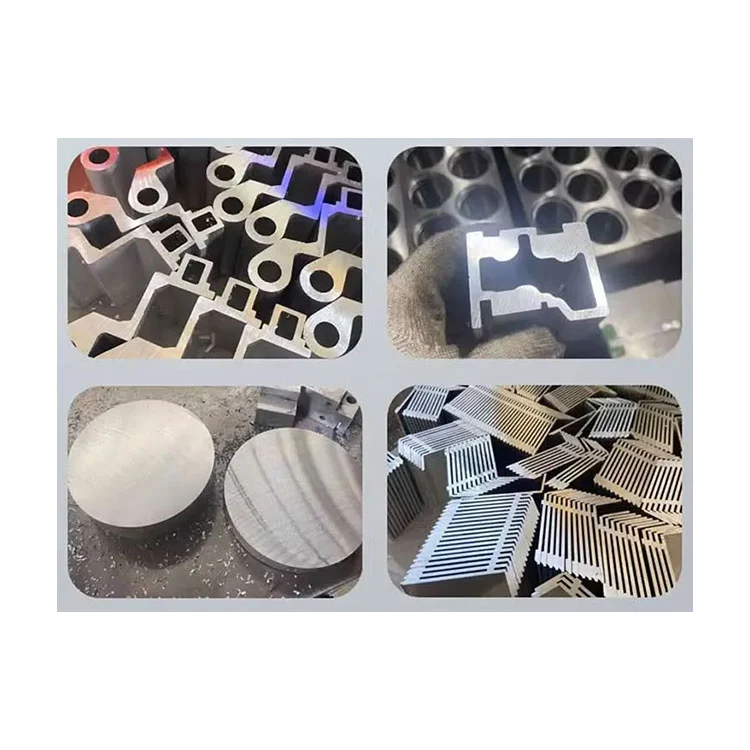

TheFerăstrău circular CNC pentru profile industriale din aluminiueste utilizat în mediile de producție în care extrudarile de aluminiu sunt tăiate la lungime înainte de prelucrare sau asamblare ulterioară. Utilizările tipice includ tăierea profilelor de cadru pentru ferestre și uși, montanti și traverse de perete cortină, elemente structurale industriale din aluminiu, șine de montare a panourilor solare și profile decorative arhitecturale. Ferăstrăul poate prelucra secțiuni solide și goale din aluminiu, profile cu rupere termică și extruzii ușoare de cupru sau PVC în limita capacității sale transversale. Cu modulul opțional de unghi arbitrar, acesta produce, de asemenea, tăieturi unghiulare pentru cadrele de fronton, ferestre trapezoidale și ansambluri arhitecturale cu mai multe fețe.

Serviciul nostru

1. O garanție de minim un an de la data punerii în funcțiune.
2. Consultanță gratuită înainte, în timpul și după vânzare.
3. Planificarea proiectului și designul de layout gratuit.
4. Depanare gratuită a echipamentelor până când toate funcțiile funcționează conform specificațiilor.
5. Coordonarea gratuită a aranjamentelor de transport pe distanțe lungi.
6. Instruire gratuită privind operarea și întreținerea echipamentelor.
7. Garanție completă de un an și service de întreținere pe viață.
