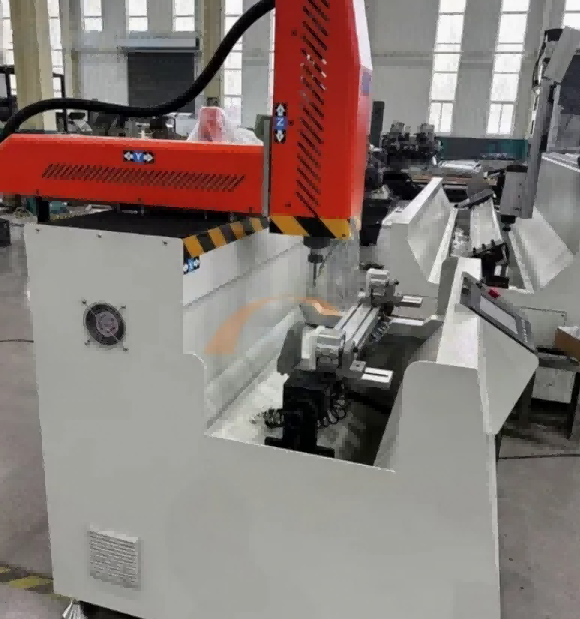

Centru de prelucrare CNC de înaltă rigiditate cu 3 axe de 800 mm | Proiectat special pentru extrudarea industrială a aluminiului

Rezumatul produsului

Centrul de prelucrare CNC de 800 mm este construit special pentru profile industriale din aluminiu, secțiuni de ferestre/uși de sistem, extrudari de pereți cortină și cadre metalice ușoare. Completează găurirea, frezarea, crestarea, teșirea, filetarea și prelucrarea suprafeței într-o singură prindere - fără repoziționare manuală între stații, fără toleranță acumulată la fixarea repetată. Amprenta compactă, axele servo-acționate și un ax optimizat pentru aluminiu îl fac o actualizare practică de la presele de găurit independente, morile manuale și debavurarea manuală.

Prezentare generală

Spre deosebire de un VMC din oțel adaptat pentru aluminiu, această mașină pornește de la fluxul de lucru al profilului de aluminiu: stoc lung, pereți subțiri, modele de găuri strânse, fețe de capăt curate, viteze rapide de avans. Corpul ranforsat al mașinii și cadrul eliberat de stres mențin vibrațiile scăzute, în timp ce axul electric de mare viteză îndepărtează curat aluminiul fără a arde secțiunea sau a lăsa bavuri grele.

Pentru atelierele care rulează profile de lungime scurtă până la medie, suporturi de feronerie, plăci de conectare, noduri de cadru și fitinguri pentru perete cortină, cursa de 800 mm este punctul ideal - lungime de lucru suficientă pentru majoritatea pieselor fabricate, suficient de mică pentru a sta lângă linia dvs. de tăiere și asamblare.

Specificatii tehnice



Caracteristici cheie

Design cu 3 axe din aluminiu – viteza optimizată a arborelui, logica de avans și evacuarea așchiilor pentru extrudarile 6061 / 6063

Multi-proces cu un singur strângere - găuriți, frezați, robineți, frezați, teșiți și gravați fără a muta profilul

Masă de lucru înclinată / rotativă (-90° / 0° / +90°) — superioare și ambele fețe laterale prelucrate într-o singură configurație

X/Y/Z servomotor — poziționare stabilă, modele de găuri repetabile, frezare lină a conturului

Ax electric de mare viteză - opțiuni răcite cu aer sau răcite cu lichid, reglate pentru încărcarea așchiilor de aluminiu

Programare grafică CNC — selectați tipul de gaură/fânt, introduceți dimensiuni, generați traseul sculei; Import CAD/G-code la cerere

Cleme pneumatice de profil — încărcare rapidă, fixare sigură, deformare minimă pe secțiunile cu pereți subțiri

Răcire prin ceață/pulverizare — menține freza rece, curățează răzuiturile lungi de aluminiu, protejează suprafețele anodizate sau acoperite cu pulbere

Construcție industrială compactă - se potrivește magazinelor de ferestre, atelierelor de fațadă, producătorilor de cadre de automatizare și procesoarelor de profile OEM

Capabilitati de prelucrare

Găuri rotunde, găuri alungite, găuri chei, găuri pătrate, decupaje de formă specială

Frezarea și pătrarea la capăt

Frezare fante, buzunare pentru balamale, carcase de lacăt, găuri pentru feronerie

Filet filet (filetare rigidă opțională)

Teșire, frezare, gravare ușoară

Găuri de trecere adânci prin înclinarea mesei

Extrudari industriale scurte, plăci suport, șine cu fante în T, noduri de cadru de mașină

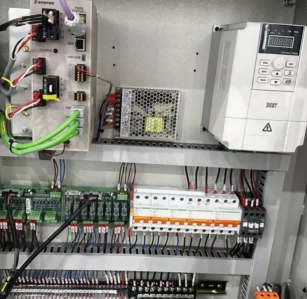

Centru de prelucrare CNC de 800 mm pentru profile industriale din aluminiu Sistem inteligent de control CNC, operare ușoară pentru lucrătorii neprofesioniști

• Controler CNC cu ecran tactil multi-limbi de 10 inchi (engleză, spaniolă, arabă, rusă opțional)
• Bibliotecă de procese de profil de aluminiu dedicată încorporată: parametri pre-stocați pentru conectorii de perete cortină, găuri pentru balamale ferestre, găuri de montare a suportului solar, apel cu un singur clic
• Suportă importul desenelor DXF CAD prin intermediul unei unități flash USB, sistemul generează automat programul de prelucrare NC fără programare manuală complexă
• Modul opțional IoT la distanță: depanare online de la distanță, diagnosticare a erorilor și statistici privind datele de producție 24/7

Centru de prelucrare CNC de 800 mm pentru profile industriale din aluminiu

Suntem o întreprindere lider situată în Jinan, China, specializată în proiectarea, fabricarea și distribuția de mașini de uși de ferestre din aluminiu de înaltă calitate, mașini de uși de ferestre UPVC, mașini de prelucrare a sticlei. Compania noastră se angajează să ofere soluții inovatoare și personalizate pentru a satisface nevoile diverse ale clientelei noastre globale.

Produse și Servicii: Oferim o gamă cuprinzătoare de utilaje care se adresează producției de ferestre din aluminiu și UPVC, precum și soluții de geam dublu. Produsele noastre sunt proiectate pentru precizie, eficiență și durabilitate, asigurându-se că clienții noștri pot produce ferestre de înaltă calitate care îndeplinesc standardele internaționale.

Prezența pe piață: Mașinile noastre avansate au găsit aplicații extinse în America de Nord, America de Sud, Europa, Orientul Mijlociu și alte regiuni. Prezența noastră globală este o dovadă a angajamentului nostru față de calitate și satisfacția clienților.

Cercetare și dezvoltare: punem un accent puternic pe cercetare și dezvoltare. Echipa noastră dedicată de cercetare și dezvoltare lucrează neobosit pentru a inova și a îmbunătăți ofertele noastre de produse.

Capabilitati de personalizare:Înțelegând că fiecare client are cerințe unice, oferim soluții personalizate pentru a răspunde nevoilor specifice de producție.

De ce să alegeți acest centru CNC cu profil de 800 mm

Majoritatea magazinelor nu au nevoie de o mașină portal de 6 metri pentru a începe prelucrarea profilelor de aluminiu. Au nevoie de o mașină care este precisă, ușor de programat, ieftin de rulat și care nu transformă un suport de 300 mm într-o lucrare cu 3 stații. Acest centru de 800 mm elimină pasul de refixare, scurtează pregătirea operatorului și menține modelele de găuri consistente pe loturi.

Comparativ cu prelucrarea manuală:

Mai puține setări = mai puține stive de toleranță

Un program = părți repetabile

O singură prindere = găuri pătrate, fante aliniate, fețe de capăt curate

Un operator = găurire + frezare + filetare în același ciclu

Control și software

Interfața CNC este construită pentru lucrul cu profil, nu pentru mașiniștii care vorbesc deja codul G. Operatorii aleg caracteristica - gaură, fantă, buzunar, filet, trecere de freză - introduc dimensiunea și poziția, iar sistemul se ocupă de traseul sculei. Pentru utilizatorii avansați, desenele CAD și importul codului G sunt acceptate, iar mașina poate fi integrată cu software-ul ferestre-uși / perete cortină sau export de date ERP la cerere.

Scule și răcire

Aluminiul vrea scule ascuțite, unghi corect de greblare și evacuare rapidă a așchiilor. Mașina acceptă freze din carbură, combo de găurit/freză, cleme de filetare, bucăți de gravat și unități de lame de ferăstrău. Răcirea prin ceață previne sudarea trunchiului la tăietor; Răcirea prin inundație este disponibilă pentru secțiunile mai grele.

Prindere și prindere

Clemele pneumatice țin profilul de referința de referință fără a zdrobi pereții subțiri. Stațiile de fixare pot fi repoziționate pentru diferite înălțimi și lățimi de secțiune. Sunt disponibile fălci opționale personalizate pentru profilele de sistem, secțiunile cu rupere termică și extrudarile non-standard.

Calitate & Rigiditate

Structurile cheie sunt eliberate de stres pentru a reduce distorsiunile pe termen lung. Ghidajele liniare și șuruburile cu bile sunt selectate pentru poziționarea repetată, nu doar pentru viteza maximă. Rezultatul este o acuratețe stabilă în toate execuțiile lotului - nu doar o primă parte bună.

Ambalare și livrare

Carcasă din placaj / folie extensibilă + bandă de oțel pentru export

Manual de utilizare și videoclip de instruire în limba engleză incluse

Ghid de instalare de la distanță și instruire pentru program

Numele modelului OEM / ODM, culoarea și eticheta acceptate

MOQ: 1 set

Timp de livrare: 10–30 de zile lucrătoare, în funcție de configurație

Serviciu post-vânzare

12-24 luni garanție în funcție de configurație

Suport tehnic de la distanță pe viață

Aprovizionare piese de schimb si consumabile

Serviciu la fața locului disponibil pentru piețele selectate

Suport engleză/chineză/spaniolă/rusă/arabă opțional

FAQ

Poate tăia oțel sau inox?

Este optimizat pentru aluminiu și PVC/aliaje ușoare. Ocazional, sunt posibile piese subțiri din oțel moale cu scule corecte și avans redus, dar nu este un centru de prelucrare a oțelului.

Este suficient 800 mm pentru profile lungi de perete cortină?

Pentru montanti de 6 m lungime, nu - au nevoie de un centru de profil cu cursă lungă. Dar pentru nodurile prelucrate, detaliile de capăt, consolele și secțiunile scurte, 800 mm este ideal.

Poate atinge firele?

Da. Filetarea rigidă este opțională, în funcție de sistemul de control și ax.

Cât de greu este să înveți?

Un nou operator poate executa lucrări standard de gaură/slot după o scurtă instruire video. Frezarea 3D complexă necesită experiență CAD/CAM.

Acceptați corpurile personalizate?

Da. Trimiteți secțiunea transversală a profilului, modelul de găuri și dimensiunea lotului; vă propunem cleme, scule și dispunerea ciclului.
