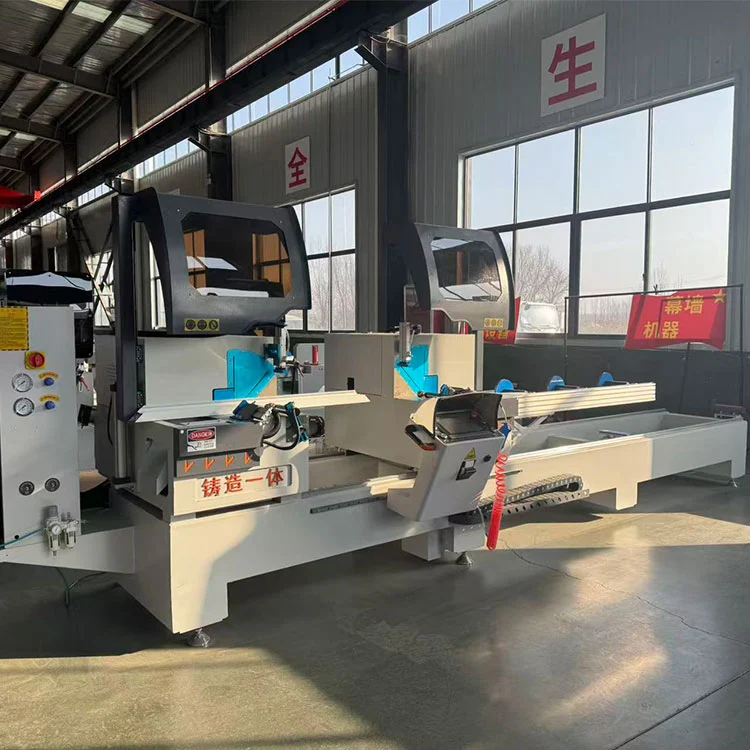

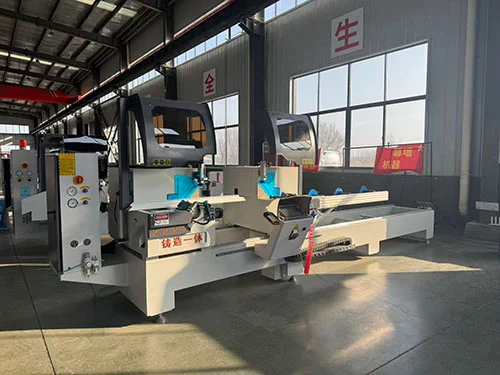

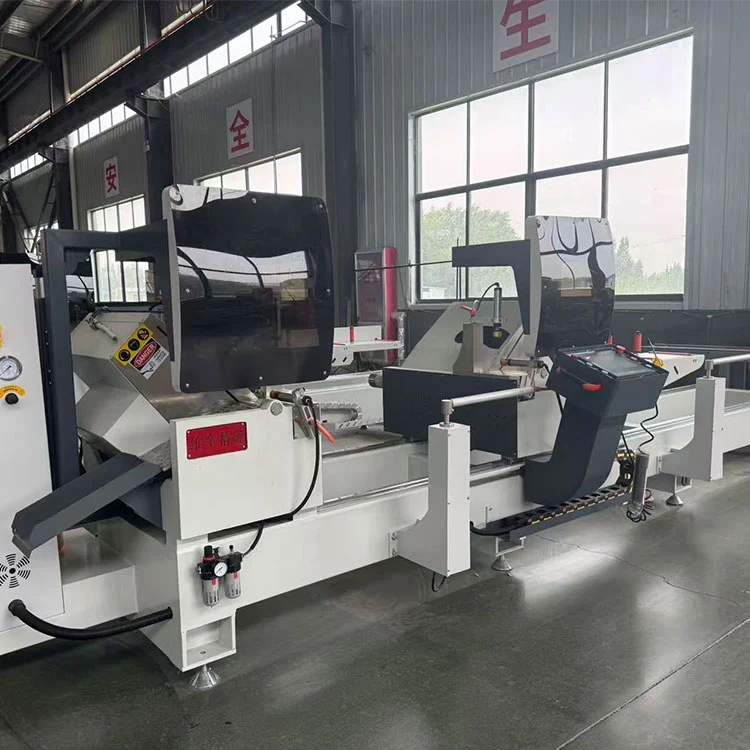

Mașină de tăiat profile din aluminiu semi-automat cu două capete

Shandong Lebulang Precision Machinery Co., Ltd., care operează sub marca Lebulang Machine, produce echipamente de prelucrare a aluminiului și PVC la fabrica sa din Jinan, China din 1996. Acest ferăstrău de onglet semi-automat cu două capete decupează profile de aluminiu pentru ferestre, uși, pereți cortină și cadre industriale. Se ocupă de profile de până la 350 mm lățime și 150 mm înălțime, cu unghiuri de tăiere orizontale de la 45° la 135° și unghiuri verticale de la 45° la 90°. Două motoare de 4 kW antrenează pânzele de ferăstrău la 2800 rpm, iar capul drept se mișcă pe ghidaje liniare cu transmisie cu cremalieră și pinion pentru poziționarea pe lungime. Un sistem CNC complet închis cu cinci axe controlează poziționarea unghiului și lungimii, în timp ce viteza de avans de tăiere este reglabilă continuu de la 0 la 3 m/min.

Parametrii tehnici

Caracteristici

• Tăierea profilului de secțiune mare:TheMașină de tăiat profile din aluminiu semi-automat cu două capeteeste proiectat pentru tăierea unghiulară compusă bidimensională a profilelor mari din aluminiu. Se descurcă cu lățimi de până la 350 mm și înălțimi de până la 150 mm, acoperind pereții cortină standard și dimensiunile extrudate industriale.
• Sistem CNC complet închis cu cinci axe:Poziționarea unghiului și a lungimii sunt controlate de un sistem CNC cu cinci axe cu feedback în buclă închisă. Acest lucru menține toleranța unghiului în intervalul de ±5′ și toleranța de lungime repetată cu ±0,2 mm în condiții normale de funcționare.
• Transmisia capului de ferăstrău mobil:Capul de tăiere din dreapta se deplasează pe o pereche de ghidaj liniar cu antrenare cu cremalieră și pinion. Acest aranjament susține rigiditatea necesară pentru poziționarea exactă a lungimii pe întreaga capacitate de tăiere de 6000 mm.
• Rulmenți cu pivot de precizie:Rotația capului ferăstrăului folosește rulmenți cu role cilindrice încrucișate, care asigură o mișcare unghiulară stabilă, cu frecare redusă. Acest design contribuie la reglarea lină a unghiului și la blocarea fiabilă la poziția setată.
• Structura de culbutori îmbunătățită:Pânza ferăstrăului este montată pe un culbutor întărit care se balansează în sus de sub masa de lucru. Această configurație produce o suprafață de tăiere netedă și curată pe profil și îmbunătățește stabilitatea generală de tăiere.
• Leagăn al lamei sub masă:Direcția de avans a lamei este de sub masa de lucru, ceea ce ajută la menținerea mâinilor operatorului departe de zona de tăiere în timpul ciclului.
• Ungere și răcire integrate:Un dispozitiv de lubrifiere și răcire cu ceață se mișcă cu lama ferăstrăului, aplicând lichid de tăiere direct pe dinții lamei și pe zona de tăiere. Acest lucru ajută la prelungirea duratei de viață a lamei și la îmbunătățirea calității tăierii pe aluminiu.

Cum funcționează

TheMașină de tăiat profile din aluminiu semi-automat cu două capeteoperează cu operatorul setând unghiurile de tăiere orizontale și verticale dorite, precum și lungimea de tăiere, pe panoul de control CNC. Capul de tăiere din dreapta se deplasează automat de-a lungul ghidajului liniar până în poziția programată. Profilele din aluminiu sunt așezate pe mesele de susținere a rolelor și fixate cu cleme pneumatice. Ambele capete pot tăia simultan sau independent. În timpul ciclului de tăiere, pânzele de ferăstrău se balansează în sus de sub masa de lucru, tăind profilul cu o viteză de avans controlată între 0 și 3 m/min. Sistemul de lubrifiere cu ceață se activează în timpul tăierii. După ce lamele se retrag, clemele se eliberează și piesele tăiate sunt îndepărtate. Sistemul CNC cu buclă închisă cu cinci axe monitorizează și ajustează poziția pentru a menține acuratețea tăierii în loturi.

Componente cheie

• Motoare de ferăstrău (2 × 4 kW):Fiecare cap de tăiere este antrenat de un motor de 4 kW care se rotește la 2800 rpm. Puterea se potrivește cu diametrul lamei și cu capacitatea secțiunii transversale de tăiere de 350 × 150 mm.
• Ghidaj liniar și cremalieră:Capul din dreapta mobil se deplasează pe un ghidaj liniar de precizie și este poziționat de o acționare cu cremalieră și pinion. Această transmisie asigură rigiditatea și precizia necesare pentru poziționarea pe lungime peste patul de 6000 mm.
• Rulmenti cu role incrucisate:Folosit la pivotul capului ferăstrăului pentru reglarea unghiulară. Acești rulmenți asigură o rigiditate ridicată și o rotație lină, cu un joc minim.
• Controler CNC cu cinci axe:Gestionează unghiurile de tăiere orizontale și verticale, poziționarea pe lungime și viteza de avans. Sistemul în buclă închisă folosește feedback de la encodere pentru a menține precizia de poziționare.
• Sistem de lubrifiere cu ceață:Un ansamblu de duză care se mișcă cu lama ferăstrăului, furnizând fluid de tăiere atomizat în zona de tăiere. Acest lucru reduce căldura de frecare și ajută la prevenirea sudării așchiilor de aluminiu pe dinții lamei.
• Cleme pneumatice:Țineți profilul în poziție în timpul tăierii. Presiunea de prindere este reglabilă prin regulatorul de aer.

Aplicații

TheMașină de tăiat profile din aluminiu semi-automat cu două capeteeste utilizat pentru tăierea profilelor de aluminiu în producția de ferestre și uși, fabricarea peretelui cortină, fabricarea ramelor de panouri solare și prelucrarea industrială generală a aluminiului. Se ocupă de extrudari solide și goale, profile de rupere termică și secțiuni ușoare de metale neferoase în limita capacității de tăiere specificate.

Producător și asistență

Shandong Lebulang Precision Machinery Co., Ltd., care operează ca Lebulang Machine, a produs echipamente de prelucrare a aluminiului la fabrica sa din Jinan, China din 1996.Mașină de tăiat profile din aluminiu semi-automat cu două capeteeste furnizat direct din fabrică cu certificare CE și ISO. O garanție de un an acoperă structura principală. Sunt incluse asistență tehnică de la distanță, videoclipuri de operare și un manual în limba engleză. Piesele de schimb sunt stocate pentru expediere. Tensiunea, lungimea de tăiere și opțiunile de prindere pot fi personalizate în momentul comenzii.

FAQ

Î1: Ce tipuri de profile poate tăia acest ferăstrău?

R: Decupează profile de aluminiu de până la 350 mm lățime și 150 mm înălțime, inclusiv bare pline, extrude goale și profile cu rupere termică. Este potrivit și pentru metale ușoare neferoase și unele profile din PVC.

Î2: Poate tăia unghiuri compuse?

A: Da. Mașina efectuează tăierea în unghi compusă bidimensională, cu unghiul orizontal reglabil de la 45° la 135° și unghiul vertical de la 45° la 90°.

Î3: Care este precizia de tăiere?

R: Toleranța de repetare a lungimii de localizare este de ± 0,2 mm, iar toleranța unghiului de tăiere este de ± 5′ în condiții standard de funcționare cu lame întreținute corespunzător.

Î4: Poziționarea corectă a capului este automată?

A: Da. Capul din dreapta se deplasează automat de-a lungul ghidajului liniar către poziția programată prin intermediul sistemului CNC cu cinci axe. Operatorul introduce lungimea dorită pe panoul de control.

Î5: Care este cantitatea minimă de comandă și timpul de livrare?

R: Cantitatea minimă de comandă este de un set. Termenul standard de livrare este de obicei de 15-25 de zile lucrătoare după primirea depozitului, în funcție de programul de producție curent.
