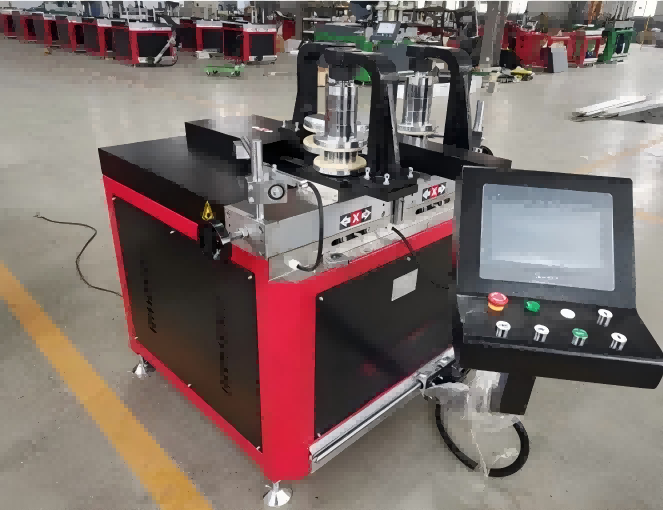

Mașină de îndoit profile din aluminiu și PVC de înaltă precizie

Această mașină de îndoit profile din aluminiu și PVC CNC este construită special pentru fabricarea de profile arhitecturale, inclusiv pereți cortină, fațade, ferestre arc și rame de ferestre din PVC. Echipat cu un sistem de îndoire sincronizată cu 3 role și control servo-acționat, oferă curbe netede, fără distorsiuni, cu o precizie de ± 0,5 mm. Compatibilă atât cu extrudarea din aluminiu, cât și cu profilele PVC/UPVC, mașina acceptă îndoirea cu mai multe raze într-o singură configurație, îmbunătățind semnificativ eficiența producției, reducând în același timp risipa de material. Certificat CE și complet personalizabil, este soluția ideală pentru aplicațiile moderne de îndoire arhitecturală.

• Compatibilitate cu mai multe materiale:TheMașină de îndoit CNC din aluminiu PVCîndoaie profile din aluminiu, PVC, UPVC, cu rupere termică, oțel inoxidabil și cupru. Seturile de scule pot fi schimbate pentru a se potrivi cu diferite tipuri de materiale și secțiuni transversale în limita capacității mașinii.
• Poziționare CNC pe 3 axe:Servomotoarele de pe axele X, Y și Z sunt conduse printr-un controler CNC cu un ecran tactil de 10 inchi. Precizia de poziționare este de ±0,02 mm. Operatorii programează forme cu mai multe raze, arce și curbe compuse direct pe interfață sau importă date prin USB.
• Opțiuni de tracțiune hidraulică:Sunt oferite trei configurații de stații hidraulice - 20 de tone, 25 de tone și 40 de tone - selectate în funcție de materialul profilului, grosimea peretelui și raza de îndoire necesară. Pompa hidraulica functioneaza cu zgomot redus in comparatie cu unitatile industriale standard.
• Gama de forme de îndoire:Aparatul produce combinații în formă de C, în formă de U, în formă de S, cerc complet, elipsă, combinații cu mai multe raze și arce personalizate. Curele de formare și matrițele cu role pot fi personalizate pentru a se potrivi cu secțiunea transversală a profilului pentru o calitate optimă a îndoirii.

Cum funcționează

Încărcare profil

Profilele din aluminiu sau PVC sunt plasate în ghidajul de alimentare și prinse ferm pentru a preveni alunecarea sau răsucirea în timpul procesului de îndoire.

2. Îndoire sincronizată cu 3 role

Mașina folosește trei role de precizie:

Rola superioară – conduce profilul înainte

Două role laterale – se deplasează de-a lungul traiectoriilor controlate de CNC pentru a aplica o presiune uniformă

Această mișcare sincronizată asigură formarea constantă a arcului fără deteriorarea sau deformarea suprafeței.

3. Precizie Servo-Driven

Servomotoarele controlează poziționarea rolelor în timp real, oferind feedback precis și performanță de îndoire repetabilă. Sistemul CNC compensează automat returul materialului.

4. Programare cu mai multe raze

Operatorii pot programa mai multe raze de îndoire, segmente de arc și cercuri complete direct din desenele CAD. Mașina execută curbe complexe fără intervenție manuală.

5. Producție continuă

Odată setat programul, mașina repetă ciclul de îndoire cu consistență ridicată, făcându-l potrivit atât pentru producția de masă, cât și pentru proiectele de arhitectură personalizate.

Fluxul procesului:

Încărcare profil → Introducere program CNC → Sincronizare cu 3 role → Poziționare servo → Îndoire cu mai multe raze → Profil curbat finit

Componente cheie

Controler CNC:Ecran tactil de 10 inchi cu interfață de utilizator pentru programarea unghiurilor de îndoire, razelor și secvențelor cu mai multe raze. Portul USB acceptă importul și exportul programului. Controlerul gestionează mișcarea axei, presiunea hidraulică și sincronizarea ciclului.

Statie hidraulica:Disponibil în configurații de 20 de tone, 25 de tone și 40 de tone. Utilizează o pompă de ulei importată selectată pentru o presiune stabilă și o funcționare silențioasă. Circuitul hidraulic include o supapă de limitare a presiunii și un filtru.

Matrite cu role:Fabricat din oțel întărit cu un strat opțional PU. Acoperirea ajută la prevenirea zgârieturilor sau a marcajului pe suprafețele profilate acoperite, anodizate sau vopsite. Seturile de matrițe sunt interschimbabile pentru diferite secțiuni transversale de profil.

Transmitere:Șinele de ghidare liniare Taiwan HIWIN poartă axele în mișcare. Cutiile de viteze de precizie și servomotoarele oferă precizia de poziționare pentru mișcările X, Y și Z.

Aplicații

• Îndoirea profilului peretelui cortină

  Cadre curbate de fațadă arhitecturală

  Ferestre arcuite și profile uși

  Îndoire PVC pentru ferestre și uși

  Placarea din aluminiu și îndoirea ornamentelor

  Profile decorative de interior




Producător și garanție

Shandong Lebulang Precision Machinery Co., Ltd., care operează ca Lebulang Machine, a fabricat echipamente de prelucrare a aluminiului și PVC la fabrica sa din Jinan, China din 1996.Mașină de îndoit CNC din aluminiu PVCeste furnizat direct din fabrică cu certificare CE și ISO. O garanție de un an acoperă structura principală. Asistența tehnică de la distanță, videoclipurile de instalare și un manual în limba engleză sunt furnizate fără costuri suplimentare. Instalarea la fața locului și instruirea pot fi aranjate separat. Sunt stocate piese de schimb, cum ar fi matrițe cu role, curele de formare și etanșări hidraulice. Culoarea mașinii, marca și ambalajul pot fi personalizate conform acordurilor OEM și ODM.

FAQ

1. Sunteți o fabrică sau o companie comercială?

Suntem un producător cu o unitate de producție proprie în Jinan, China, în funcțiune din 1996.

2. Cât timp este garanția echipamentului?

Un an pe structura principală, excluzând părțile normale de uzură, cum ar fi matrițele cu role și curele de formare.

3. Cum se oferă serviciul post-vânzare?

Sunt oferite îndrumări video de la distanță, asistență tehnică online și înlocuirea gratuită a pieselor defecte în perioada de garanție. Instalarea la fața locului, punerea în funcțiune și instruirea pot fi aranjate la un cost suplimentar.

4. Cât este timpul de livrare?

Mașinile standard sunt expediate în termen de 10 până la 20 de zile lucrătoare de la primirea plății depozitului.

5. Ce alte utilaje vindeți?

Mașini de tăiat aluminiu, mașini de sertizare colțuri din aluminiu, mașini de sudură PVC, mașini de găurit și frezat CNC și linii complete de producție pentru uși și ferestre.

6. Poate mașina să îndoaie profilele cu rupere termică?

Da. Cu curele de formare și matrițe cu role adecvate, mașina poate îndoi profilele de aluminiu cu rupere termică, menținând în același timp integritatea benzii de izolație.
