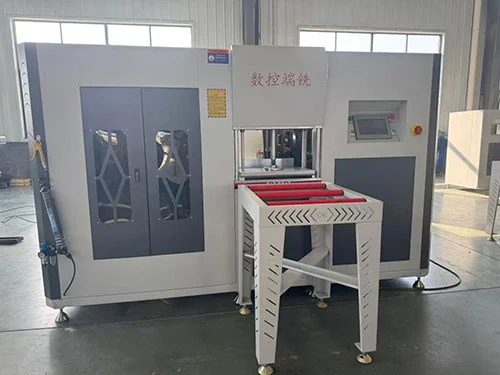

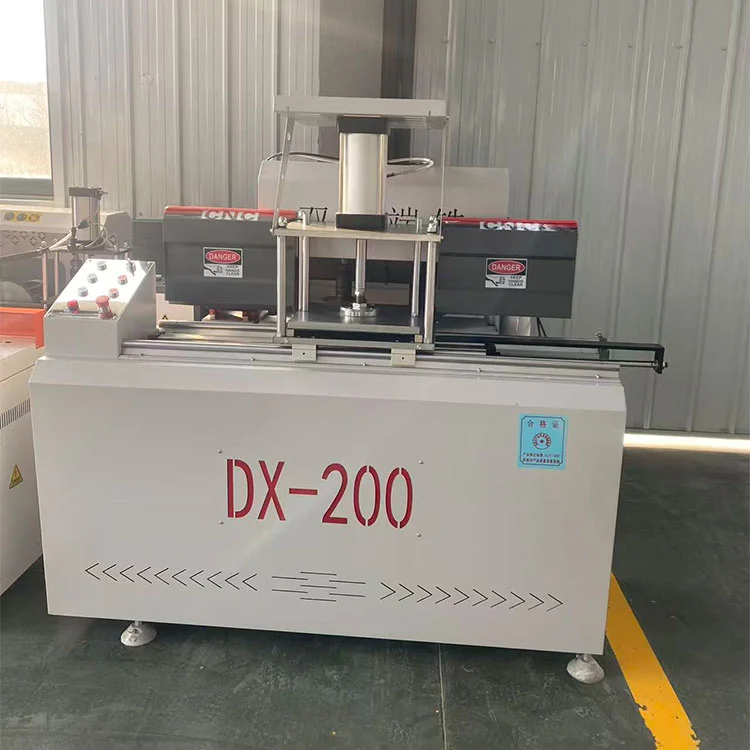

Linie de producție din aluminiu cu freza termică cu tăiere dublă cu 4+2 axe

Această linie de producție a profilului de aluminiu rupt termic cu freza dublă cu 4+2 arbori a fost fabricată de Lebulang Machine la fabrica sa din Jinan, China. Compania produce echipamente pentru uși și ferestre din aliaj de aluminiu din 1996, iar linia de producție este vândută direct din fabrică. Sunt acceptate configurații OEM/ODM. Această freză finală este proiectată pentru producția de volum mare a profilelor cu rupere termică, folosind două arbore independente care taie în ambele direcții fără o cursă de retur în gol. Un sistem CNC cu 4+2 axe poziționează arborele și schimbă automat orientarea lor între 0° și 90°. Baza din fontă, șinele de ghidare liniare și antrenările cu șurub cu bile păstrează precizia de poziționare cu ±0,02 mm, iar un ecran tactil de 7 inchi cu programe preîncărcate gestionează setările.

Linie de producție din aluminiu cu freza termică cu tăiere dublă cu 4+2 axe

• Sistem de tăiere dublă:Două fusuri independente, unul înainte și unul invers, permit tăierea în ambele direcții de-a lungul profilului. Ciclul de frezare nu necesită o cursă de retur în gol, ceea ce reduce timpul total al ciclului în comparație cu mașinile cu un singur ax care taie doar într-o singură direcție.
• Control CNC 4+2 axe:Patru axe servo gestionează alimentarea și poziționarea profilului liniar; două axe rotative suplimentare comută automat arborele între 0° și 90°. Acest aspect permite frezarea la capăt, tăierea țepului și crestarea pe montanti, montanti armați și profile de cadru fără modificări manuale ale sculelor.
• Compatibilitate aluminiu cu rupere termică:Geometria frezei și aranjamentul de prindere sunt proiectate pentru profile cu rupere termică, unde banda izolatoare trebuie să rămână intactă, iar suprafețele frezate trebuie să asigure o îmbinare strânsă pentru o bună performanță termică în ansamblul de ferestre sau uși finit.

Linie de producție din aluminiu cu freza termică cu tăiere dublă cu 4+2 axe

• Precizie și stabilitate:Baza mașinii este din fontă, oferind vibrații de masă până la umezeală în timpul frezării. Șinele de ghidare liniare și antrenările cu șurub cu bile de pe axele de poziționare mențin repetabilitatea cu ±0,02 mm în condiții de funcționare constantă. Clemele pneumatice cu fălci din cauciuc țin profilul în siguranță, fără a-i marca suprafața.

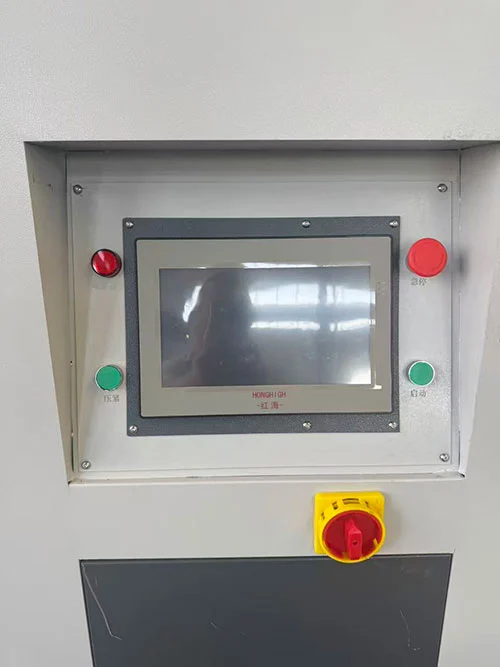

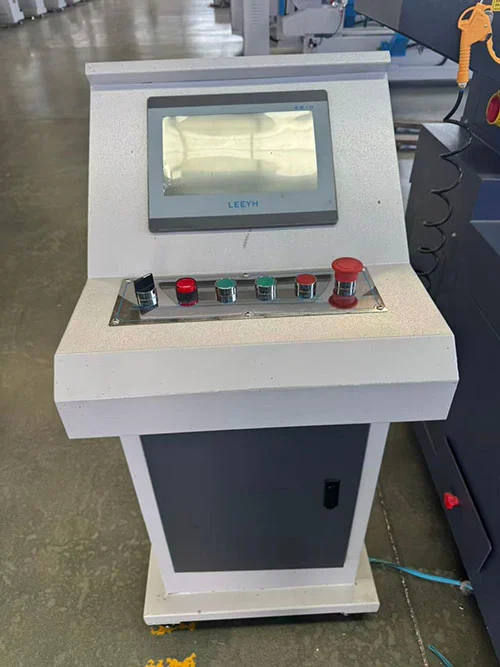

• Operare si programare:O interfață cu ecran tactil de 7 inchi (sistem ESTUN sau Schneider CNC) stochează programele de profil utilizate în mod obișnuit. Operatorul poate reaminti o presetare sau introduce direct noi dimensiuni. O funcție opțională de scanare a codurilor QR poate încărca automat programul de prelucrare corespunzător, reducând timpul de configurare și potențialul de erori de introducere.

Linie de producție a aluminiului cu freza termică cu tăiere dublă cu 4+2 axe

• Uși și ferestre din aluminiu cu rupere termică frezare la capătul montantului / traversei
• Prelucrare cadru și cercevea profil gleț și caneluri
• Prelucrare a peretelui cortină din aluminiu
• Linii de producție de ferestre din aluminiu de mare volum

Cum funcționează

TheLinie de producție din aluminiu cu freza termică cu tăiere dublă cu 4+2 axeoperează cu operatorul care încarcă un profil de aluminiu cu rupere termică în clemele pneumatice. Controlul CNC cu 4+2 axe poziționează arborele la unghiul corespunzător (0° sau 90°) și le deplasează de-a lungul axelor liniare pentru a freza capetele profilului. Un ax taie in trecerea inainte, iar cel de-al doilea arbore, rotindu-se in sens opus, finalizeaza taierea pe trecerea de retur - sau ambele pot prelucra diferite fete simultan, in functie de program. Adâncimea de frezare, lungimea tenonului și dimensiunile canelurii sunt setate prin intermediul ecranului tactil. Acțiunea de tăiere dublă înseamnă că arborele sunt angrenate pe tot parcursul ciclului, iar profilul este gata pentru următorul pas de prelucrare odată ce clemele sunt eliberate.

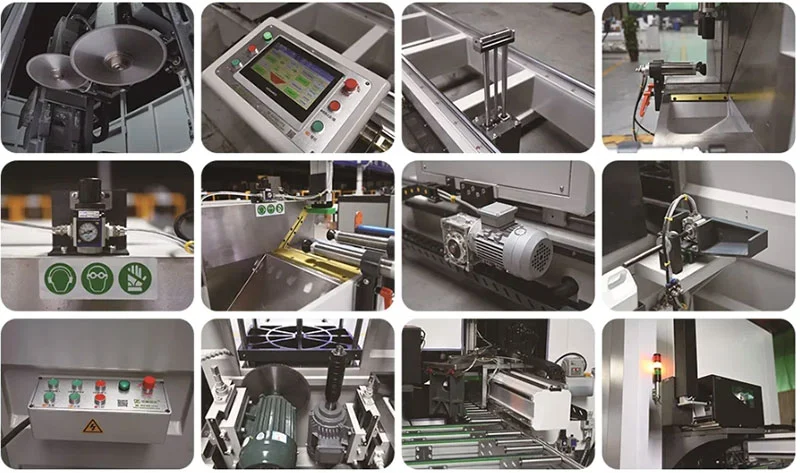

Componente cheie

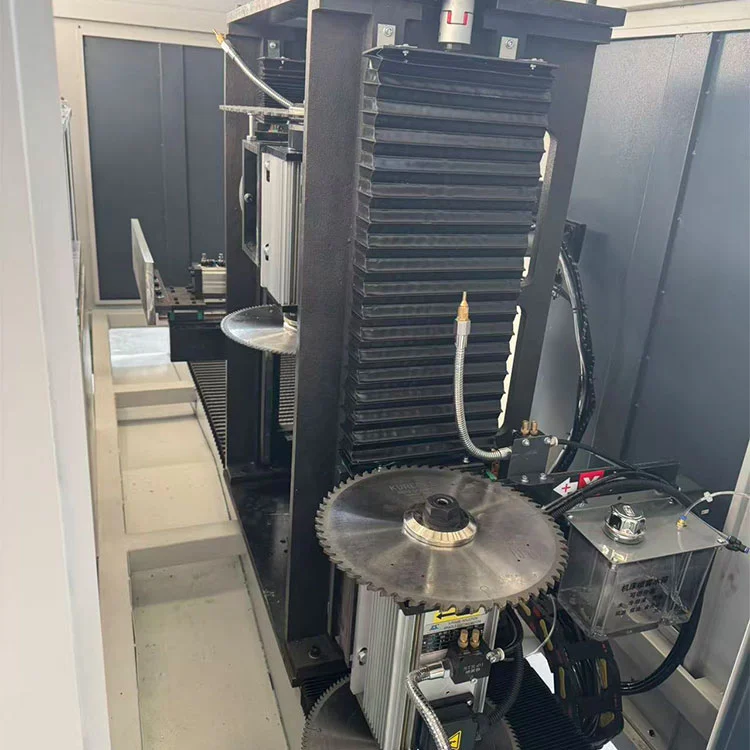

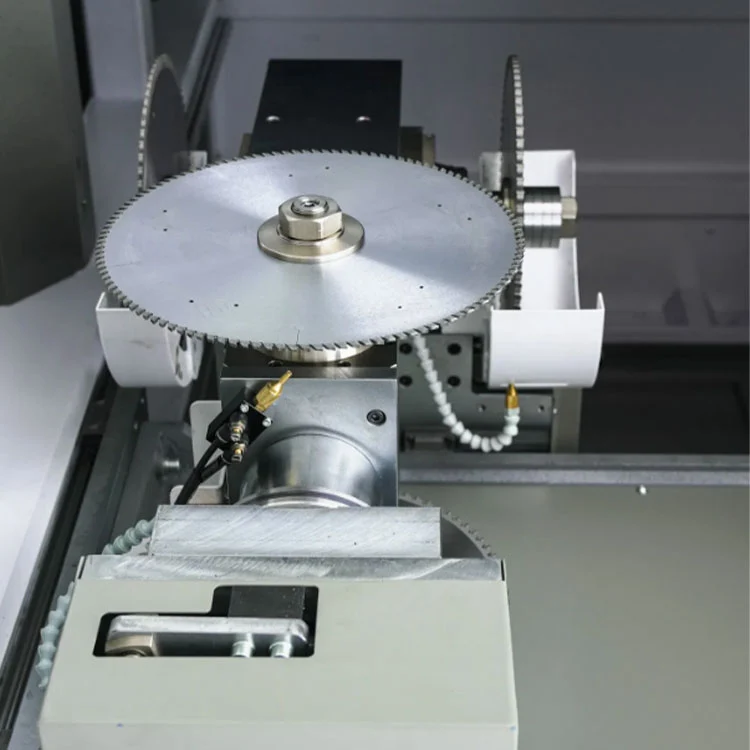

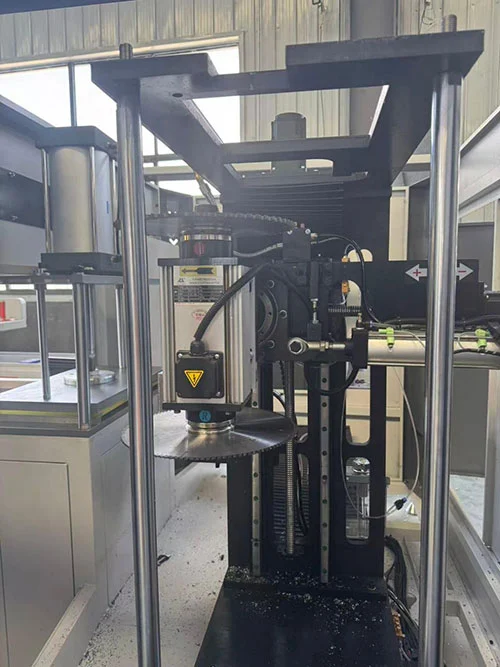

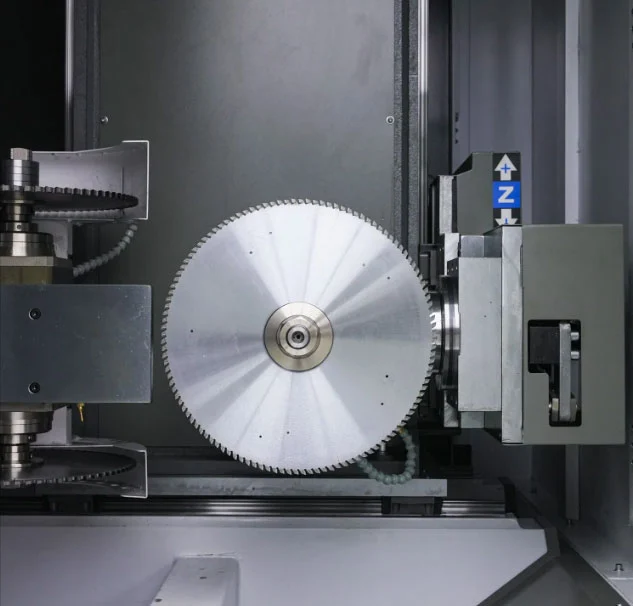

• Axe duble (2×3kW):Fiecare motor cu ax furnizează 3kW la 2800rpm și acceptă freze de la φ230mm la φ350mm. Un ax este configurat pentru rotație în sensul acelor de ceasornic, celălalt pentru sens invers acelor de ceasornic, permițând tăierea bidirecțională fără repoziționare.

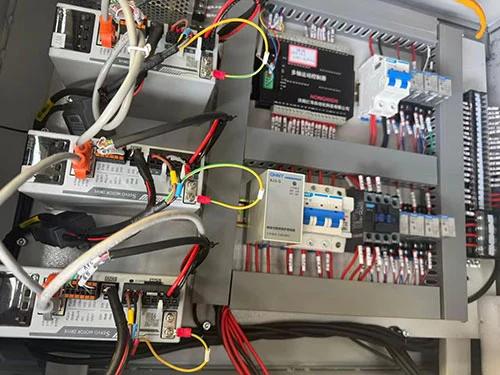

• Sistem CNC cu 4+2 axe:Controlerul CNC (ESTUN sau Schneider) coordonează patru axe servo liniare (alimentarea profilului și poziționarea sculei) și două axe de rotație (comutarea unghiului axului). Programele pot fi încărcate prin USB, ecran tactil sau scaner de coduri QR opțional.
• Baza din fontă și ghidajele liniare:Patul greu din fontă oferă o fundație stabilă. Șinele de ghidare liniare și șuruburile cu bile de precizie asigură o mișcare lină și precisă a axei cu joc minim.
• Prindere pneumatică cu protecție din cauciuc:Clemele țin profilul în siguranță în timpul frezării. Suprafețele de contact sunt prevăzute cu plăcuțe de cauciuc pentru a preveni zgârieturile și deformarea aluminiului.
• Port de extragere a prafului:Un punct de conectare pentru un sistem de extracție a prafului ajută la menținerea zonei de lucru fără așchii de aluminiu în timpul funcționării continue.

Specificatii tehnice

• Alimentare: 380V / 50Hz / 3Ph
• Putere totală: 8,8 kW (2 × 3 kW motoare ax + servomotor)
• Viteza axului: 2800 rpm
• Diametru freză: φ230--φ350 mm (personalizat)
• Presiunea aerului de lucru: 0,5--0,8 MPa
• Adâncime maximă de frezare: 80 mm
• Dimensiunea maximă a profilului: lățime ≤120 mm, înălțime ≤150 mm
• Dimensiunea mașinii: 1700 × 800 × 1500 mm
• Greutate: ≈ 450 kg

Fabrică și post-vânzare

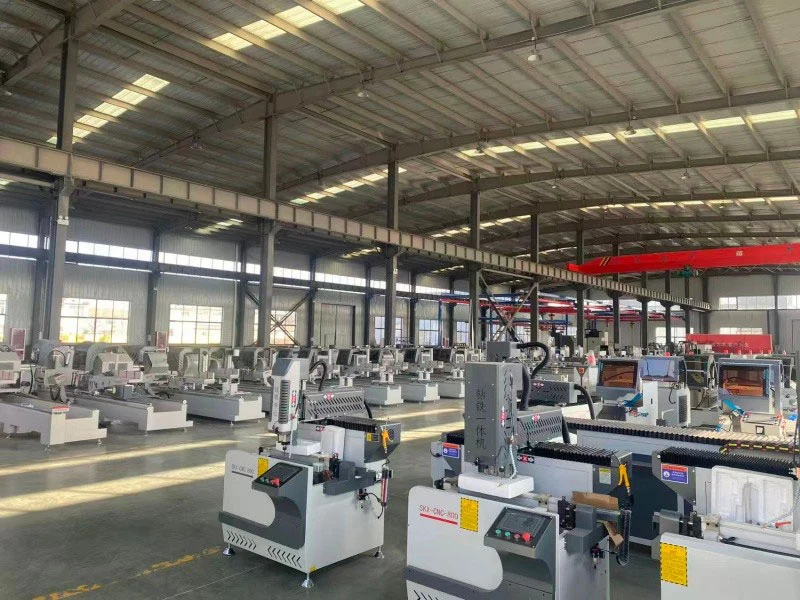

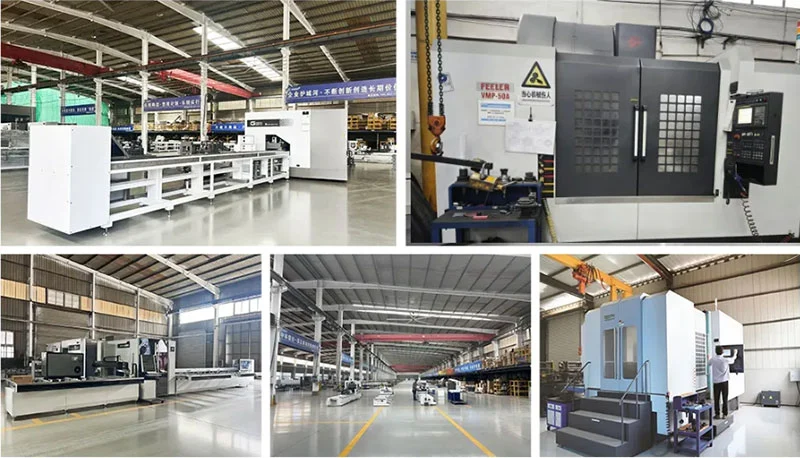

Lebulang Machine operează site-ul său de producție din Jinan din 1996, producând mașini de prelucrare a ferestrelor, ușilor și profilelor. TheLinie de producție din aluminiu cu freza termică cu tăiere dublă cu 4+2 axese livrează direct din fabrică cu certificate CE și ISO. Garanția structurală de un an este standard. Procedurile de instalare de la distanță, mediile de instruire și asistența online sunt incluse gratuit. Consumabilele — freze, fălci, garnituri — sunt păstrate în stoc. Se poate aranja punerea în funcțiune la fața locului.

FAQ

Î: Echipamentul dumneavoastră poate gestiona atât profilele de ferestre/uși, cât și profilele de perete cortină din aluminiu?

A: Da. Fabrica noastră produce mașini inteligente pentru fabricarea de uși, ferestre și pereți cortină. De exemplu, stația de lucru G20/G50 se ocupă de prelucrarea completă a procesului, în timp ce ferăstraiele noastre marca Lebulang decupează profile la unghiuri de la 45° la 135°. Vă recomandăm echipamente în funcție de nevoile dumneavoastră specifice de producție.

Î: Operația este complexă? Am nevoie de mulți muncitori calificați?

R: Proiectăm mașinile pentru a fi operate cu o pregătire minimă. Sistemul CNC stochează programe prestabilite, iar interfața folosește meniuri simple. Nu sunt necesare cunoștințe avansate de programare. Oferim materiale de instruire gratuite, îndrumare de la distanță și videoclipuri de instalare pentru a vă ajuta personalul să devină competent rapid.

Î: Cum rămâne cu acuratețea procesării și stabilitatea pe termen lung?

R: Folosim corpuri de mașini din fontă, șine de ghidare liniare și antrenări cu șurub cu bile cu servomotoare. Componentele de bază provin de la furnizori recunoscuți la nivel internațional. Uneltele cu vârf de diamant și sistemele automate de lubrifiere ajută la menținerea calității tăierii și la prelungirea duratei de viață a componentelor, susținând o precizie constantă în timp.

Î: Ce serviciu post-vânzare oferiți?

R: Oferim asistență online 24 de ore pe zi, garanție de un an și servicii de întreținere pe viață. Este disponibilă depanarea de la distanță prin apel video. În cazul în care este necesară o vizită la fața locului, o putem aranja la un cost suplimentar. Piesele de schimb sunt păstrate în stoc și pot fi expediate rapid.
