100mm * 3500mm Mașină de combinare a colțului de fereastră din aluminiu cu două capete

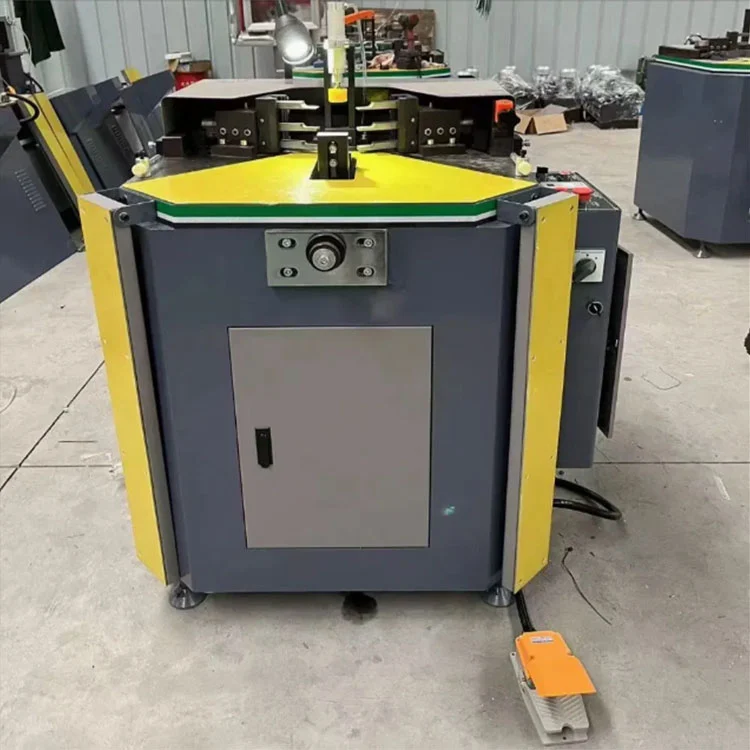

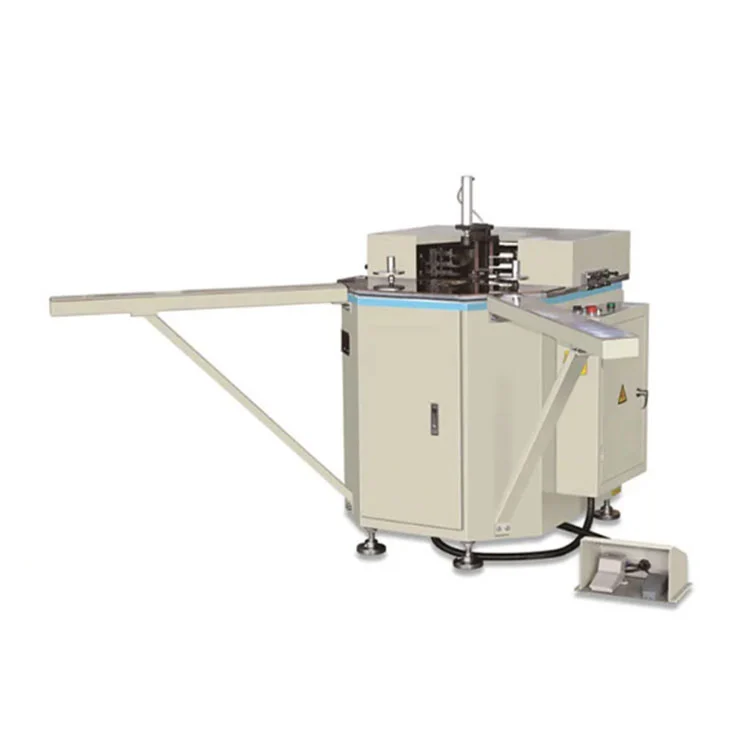

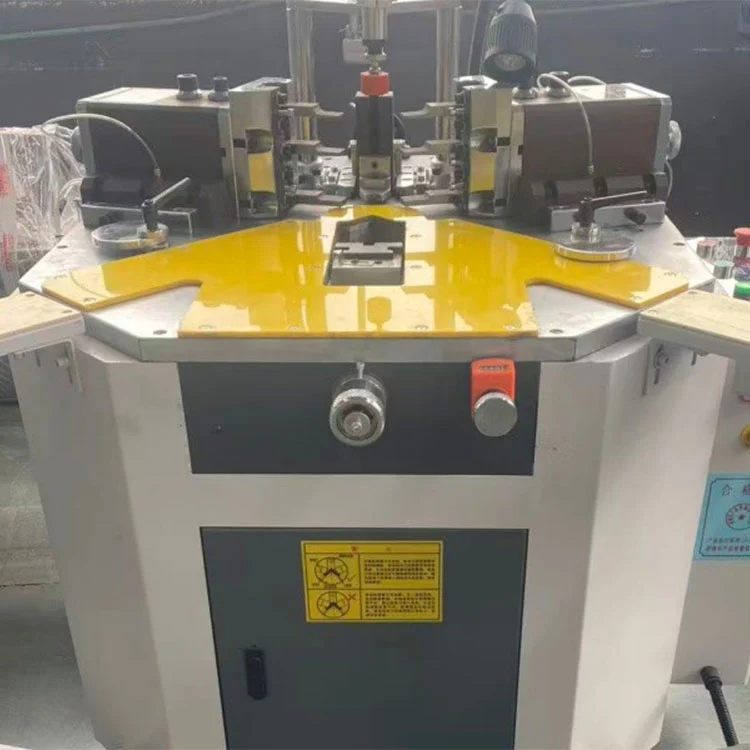

Mașina de combinare a colțurilor de fereastră din aluminiu cu două capete de 100mm*3500mm marca Lebulang (numită și mașină de sertizare colțuri cu cap dublu) este o unitate hidraulică semi-automată concepută pentru sertizarea colțurilor la 90° a profilelor de aluminiu în producția de ferestre și uși. Termină două colțuri într-un singur ciclu, acceptă lățimea profilului de până la 100 mm și lungimea maximă a cadrului 3500 mm, ideal pentru fabricarea în loturi medii până la mari de cadre din aluminiu de înaltă rezistență. Fabrica noastră este în China.
Proiectată pentru sertizarea colțurilor la 90° a tocurilor de ferestre și uși din aluminiu, această unitate hidraulică cu dublu cap completează două colțuri într-un singur ciclu. Capacitatea lățimii profilului ajunge la 100 mm, iar lungimea maximă a cadrului găzduită este de 3500 mm. Dimensiunea minimă a cadrului este de 450 × 450 mm, acoperind atât ansamblurile standard cât și moderat supradimensionate.
Sistemul hidraulic asigură o presiune nominală între 15 și 18 MPa, producând o forță de sertizare constantă pentru îmbinări strânse, fără goluri. Două capete funcționează simultan, ceea ce reduce timpul de ciclu în comparație cu alternativele cu un singur cap. Clemele pneumatice se cuplează înainte de începerea sertării, aplicând pretensionare care menține profilul pe loc și ajută la prevenirea deformării în timpul procesului de îmbinare.

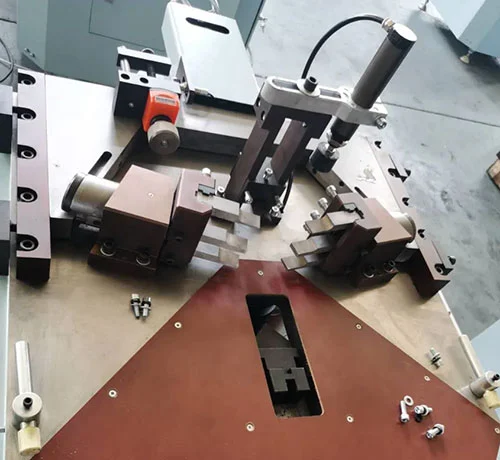

Reglajele de poziționare și scule sunt mecanice. Blocurile de localizare interioare și exterioare se deplasează pe verticală, iar cuțitele de sertizare pot fi repoziționate din față în spate, precum și de la stânga la dreapta. Această gamă de mișcare permite mașinii să se adapteze la diferite secțiuni transversale de profil fără a necesita unelte dedicate pentru fiecare formă. Ghidajele liniare transportă ansamblurile în mișcare, menținând colțul combinând precizia de ±0,1 mm și eroarea de cusătură sub 0,15 mm.
Unitatea funcționează cu o sursă de alimentare trifazată de 380 V și consumă 1,5 kW de putere. Un rezervor de ulei hidraulic de 20 L sustine circuitul de sertizare, iar presiunea aerului de lucru se mentine intre 0,5 si 0,8 MPa. Utilizările obișnuite includ tocurile ferestrelor batante, glisante și cu rupere termică, ansamblul panoului de ușă din aluminiu și îmbinarea cu montanti sau traverse la 90° în fabricarea peretelui cortină. Amprenta mașinii măsoară 1200 × 1100 × 1300 mm.
Lebulang Machine, care a produs echipamente de prelucrare a profilelor de aluminiu la fabrica sa din China de aproape 30 de ani, furnizează această mașină de combinare de colț cu certificare CE. Sunt disponibile configurații OEM personalizate, iar echipamentul este furnizat direct din fabrică. Designul este construit pentru o întreținere zilnică simplă, iar ghidarea de instalare de la distanță este inclusă fără costuri suplimentare.
100 mm * 3500mm Mașină de combinare a colțului de fereastră din aluminiu cu două capete
- Sertizare simultană cu două capeteFinalizare one-shot adouă colțuri de 90°; Eficiență de două ori față de mașinile cu un singur cap, perfecte pentru producția de masă.
- ✅ Capacitate mare de 100 mm × 3500 mmLățimea maximă a profilului100 mm, lungime maximă a cadrului3500 mm; dimensiunea minimă a cadrului450×450 mm, se potrivește cadrelor standard și supradimensionate din aluminiu.
- ✅ Sistem hidraulic rezistentPresiune nominală15--18MPa, forța puternică de sertizare asigură conexiuni de colț rigide, fără goluri.

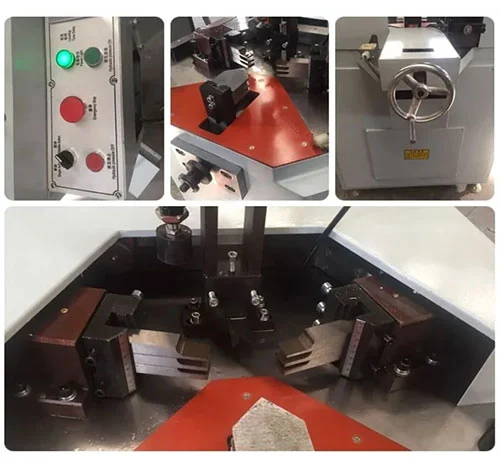

- ✅ Poziționare reglabilă cu precizieBlocuri de poziționare interioare/exterioarereglabil sus/jos; cuțite de sertizarefata/spate, stanga/dreapta reglabilapentru diferite secțiuni de profil.
- ✅ Prindere și pretensionare pneumaticePrindere automată cu pretensionare previne deformarea profilului; asigură unghiuri precise de 90° și cusături strânse.
- ✅ Ghiduri liniare de înaltă precizieMișcare lină, stabilă; colț care combină precizia±0,1 mm, precizie diagonală constantă.

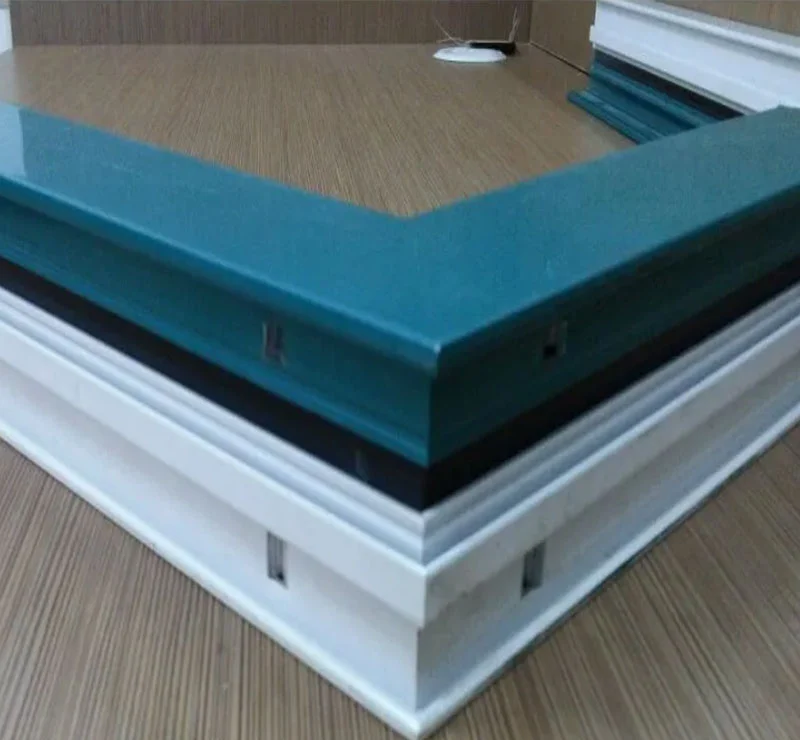

100 mm * 3500mm Mașină de combinare a colțului de fereastră din aluminiu cu două capete, mostre de lucru ale mașinii de combinare a colțului de mașină de fereastră pentru ușă de fereastră din aluminiu
Specificatii tehnice
| Voltaj | 380V/50HZ |
| Putere | 1,5 kW |
| Capacitatea rezervorului de ulei | 20L |
| Lățimea profilului | 90 mm |
| Presiunea nominală a uleiului | 15Mpa |
| Presiunea aerului | 0,5-0,8Mpa |
| Eroare de cusătură | <0,15 mm |
| Dimensiune | 1200x1100x1300mm |
Scenarii de aplicare
Fabricare ferestre din aluminiu
Sertizare colțuri a ferestrei batante, glisante și cu rupere termică.
Productie usi din aluminiu
Intrare, balcon și ansamblu toc uși din aluminiu ignifug.
Profile de perete cortină și fațadă
Combinație de montant, traversă și panou exterior colț de 90°.
Fabrici mijlocii și mari
Eficient din punct de vedere al costurilor pentru producția de masă cu cerințe ridicate de producție.
FAQ
Î: Poate echipamentele CNC Zhonglin să răspundă nevoilor diverse (de exemplu, rame de uși/ferestre și profile de perete cortină din aluminiu)?
A: Da. Oferim usi/ferestre inteligente, perete cortina din aluminiu/echipamente industriale din aluminiu si solutii personalizate. Stația de lucru G20/G50 mâneră ușă/fereastră complet proces; Ferăstrăul ZLSJ-HCNC decupează profile de perete cortină (45°-135°). Potrivim echipamentul la procesul dvs.
Î: Vă faceți griji pentru operarea complexă și aveți nevoie de mulți muncitori calificați după cumpărare? Care este soluția lui Jinan?
R: producătorul nostru reduce praguri prin proiectare și service. Echipamentul are „funcționare sigură” (identitate automată a datelor, fără programare complexă). Oferim instruire gratuită, îndrumări de instalare și servicii de la distanță pentru a reduce dependența de muncitorii calificați.
Î: Ce zici de acuratețea și stabilitatea de procesare a echipamentului dvs. (critice pentru calitatea și eficiența produselor noastre)?
R: Urmărim „Acuratețe, Fiabilitate, Profesionalism”. Hardware: peste 100 de mașini de ultimă generație (de exemplu, centre de prelucrare) și piese de bază de top (HIWIN, Schnider); unele echipamente au o poziționare repetată de ± 0,02 mm, tăiere ± 0,1 mm, precizie de frezare de ± 0,05 mm. Procese: scule diamantate, sisteme servo, structuri de turnare și reglare automată a puterii laserului. Toate evită reprelucrarea, asigură o calitate stabilă și sporesc eficiența.
